PY-A973 CÁLCULO FEA DE RACK PARA ALMACENAMIENTO DE TUBERÍAS

Tabla de versiones

Release

Descripción

Fecha

Elaboró

Aprobó

0.1

Se envió para revisión del cliente

21/06/21

HG

Objetivo y alcance

Objetivo

  • Verificar la capacidad mecánica de racks para almacenamiento de tubería diseñados por el cliente para una carga total de 37 Toneladas.

Alcance

  • Se realizó la verificación de la capacidad mecánica de racks fabricados en tuberías de 3»,4» y 6».

  • Se usó el software de cálculo mediante elementos finitos Salome Meca.

  • Se verificó la condición de carga generada por sismo y se revisaron las derivas correspondientes.

  • Se dan recomendaciones respecto a la capacidad máxima de los racks, con lo cual se recomienda la cantidad necesaria para soportar la carga de 37 toneladas.

Resumen

Actividades

  • Se modelaron los racks construidos con tuberías de 3», 4» y 6» respectivamente y se calcularon los factores de seguridad con respecto a la capacidad del material de los mismos.

  • Se determinó el factor de seguridad mínimos recomendado para el criterio de esfuerzos admisibles los tres tipos de racks analizados( N=2.5)

  • Se incluyo recomendación de número de racks de cada tipo para el almacenamiento de 37 toneladas de tuberías.

Recomendaciones

De acuerdo con los resultados obtenidos en los casos analizados se plantean las siguientes recomendaciones principales:

  • El rack fabricado en tubería de 3» NO debe ser usado para recibir cargas superiores a 4.3 Toneladas por cada unidad.

  • Para cargar 37 toneladas se deben usar cómo mínimo 8 racks de 3» uniformemente distribuidos en la longitud de la tubería soportada.

  • Para cargar 37 toneladas se deben usar cómo mínimo 4 racks de 4» uniformemente distribuidos en la longitud de la tubería soportada.

  • Para cargar 37 toneladas se pueden usar 2 racks de 6».

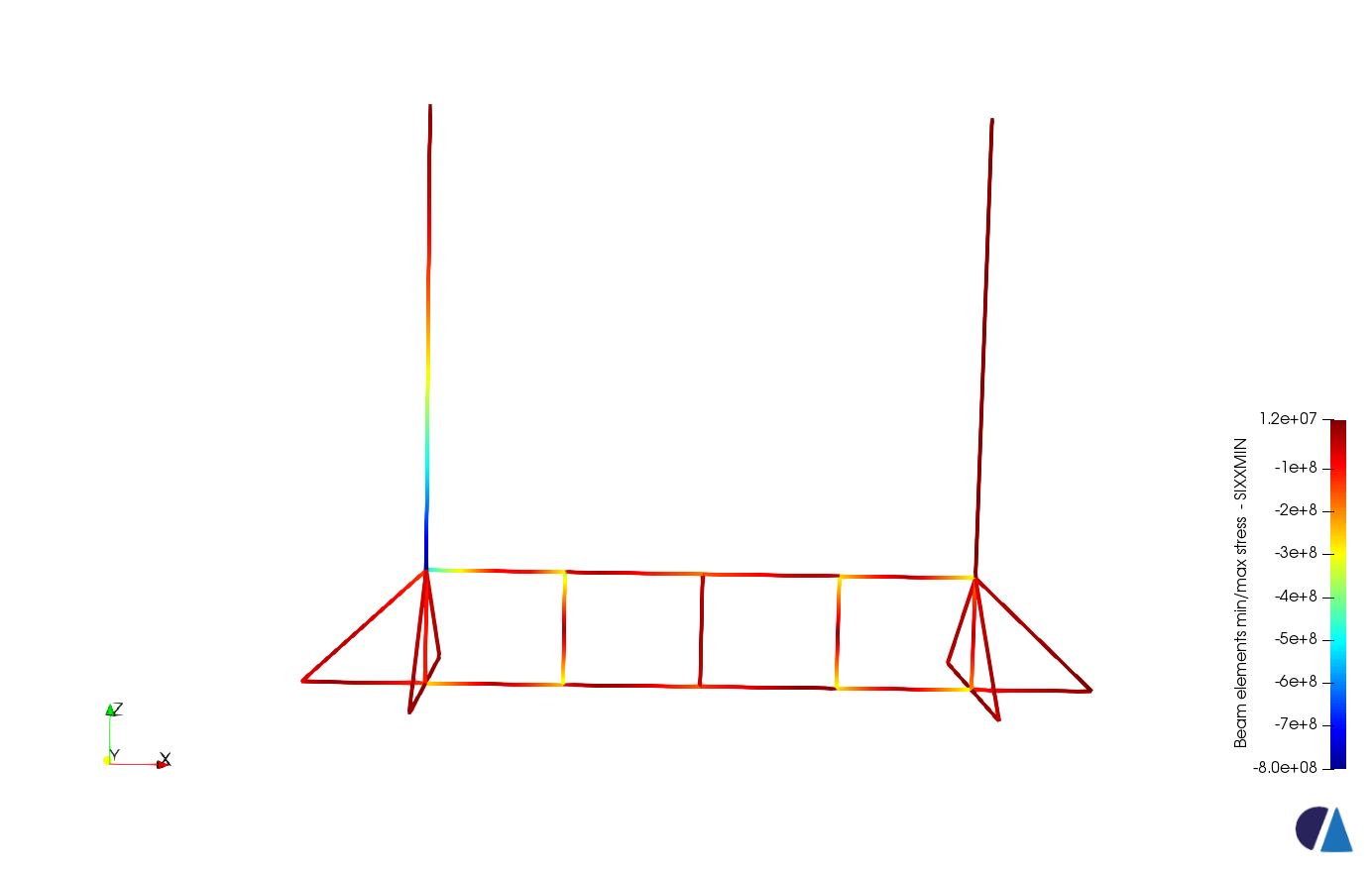

Esfuerzos y deriva bajo carga de sismo rack fabricado en tubo 3» - Carga 37 Ton - 2 racks.

Gráfica

../../_images/Fig_17_Esfuerzos_conjunto2.png
../../_images/Fig_21_Deformacion_Conjunto2.png

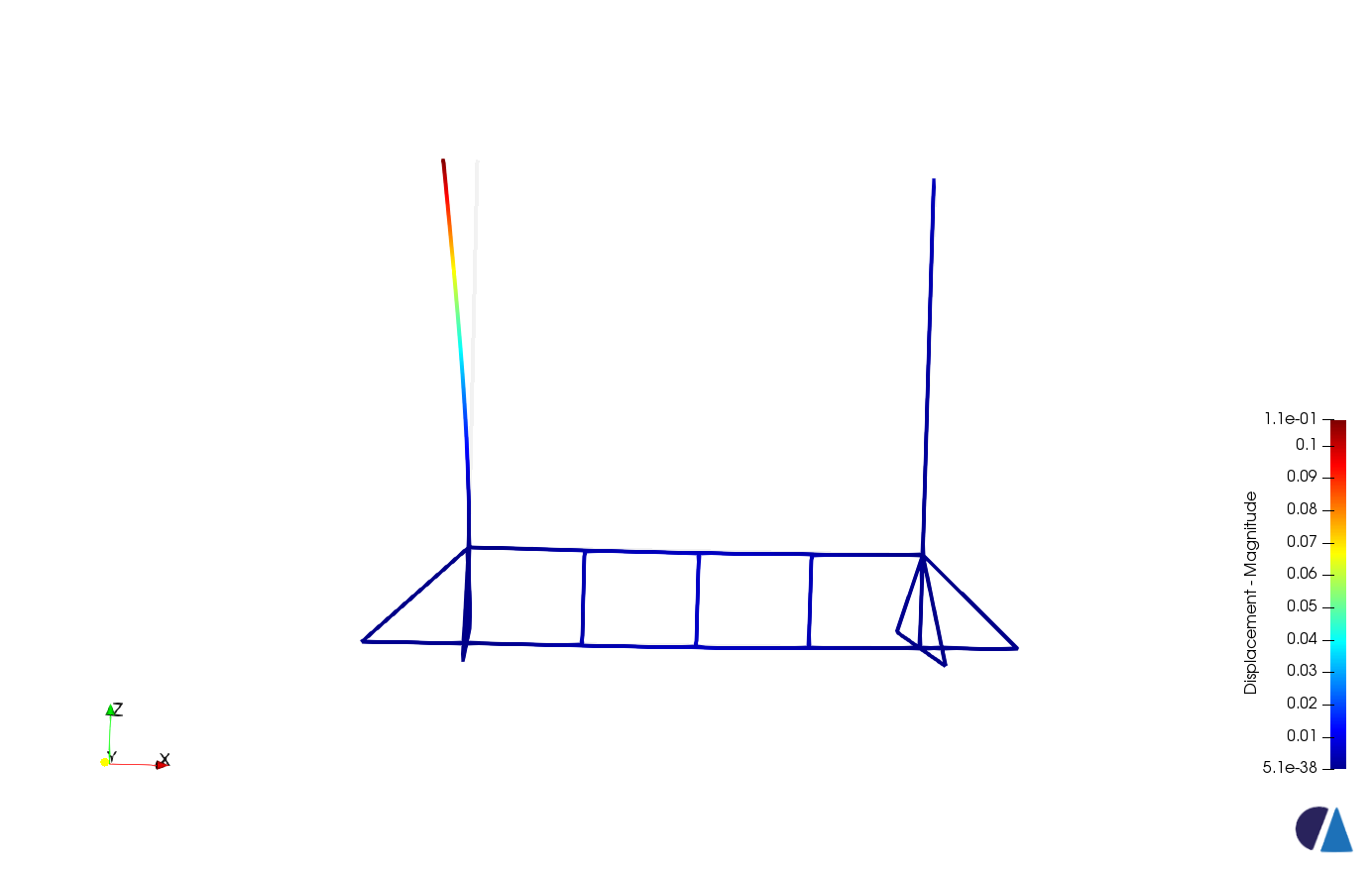

Esfuerzos y deriva bajo carga de sismo rack fabricado en tubo 3» - Carga 37 Ton - 2 racks.

Modelo

Deformación [m] Esfuerzo máximo [Pa]

Esfuerzos

../../_images/Fig_19_Deriva_conjunto_6in.png

Deriva

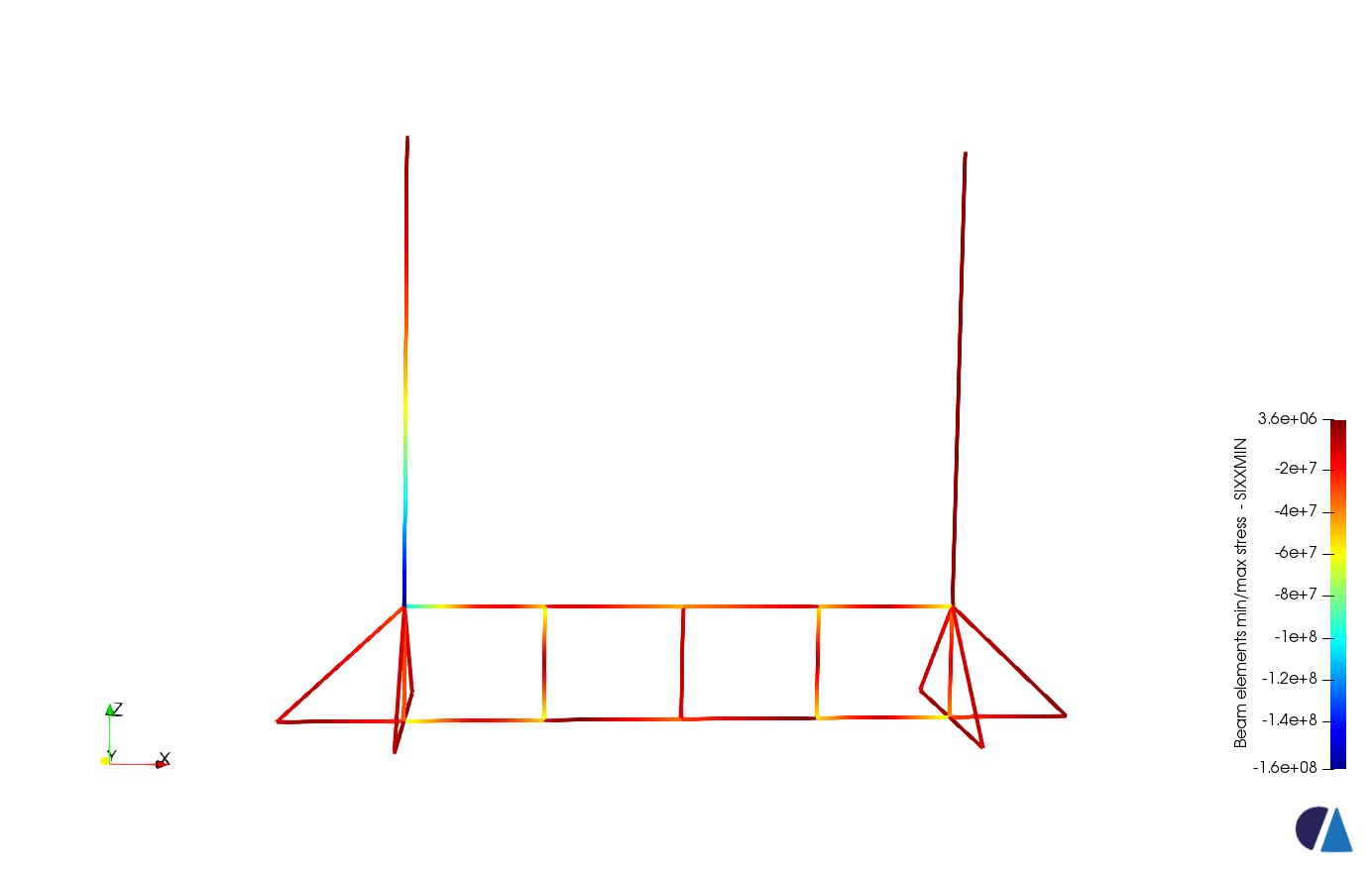

../../_images/Fig_20_Esfuerzo_6in.png
Cantidad de racks recomendados para 37 Ton por material de fabricación.

Rack

Espesor tubo [\(m\)]

Capacidad de carga por unidad [Ton]

Cantidad mín. Para 37 Ton.

3»-STD

5.49

4.37

8

4»-STD

7.11

8.75

4

6»-STD

9.27

17.5

2

Unidades

Las unidades utilizadas en este informe son las siguientes:

Unidades

Longitud:

\(N mm\)

Masa:

\(N \frac{s^2}{mm}\)

Fuerza:

\(N\)

Tiempo:

\(s\)

Presión:

\(pa\) ó (\(\frac{N}{mm^2}\))

Módulo elasticidad

\(pa\)

Diámetro tubería

\(in\)

Geometría

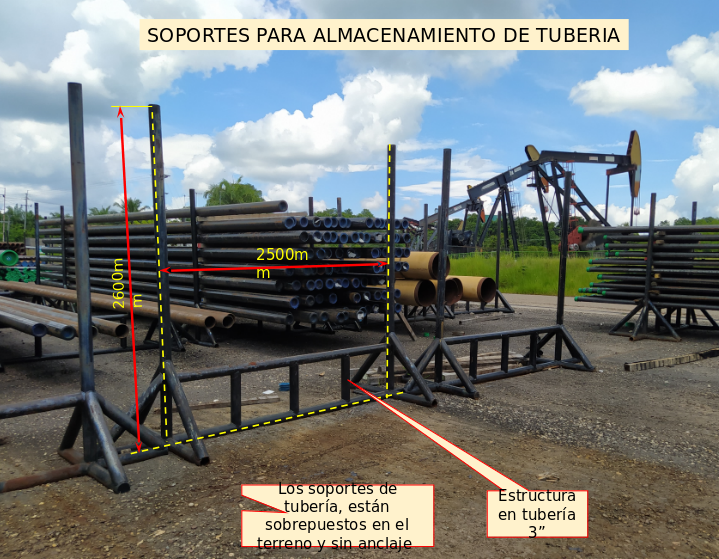

Se modeló la geometría de los racks en elementos 1D tipo viga. La información con la geometría de los racks fue suministrada por el cliente y es mostrada en las siguientes figuras.

Geometría

Geometría.

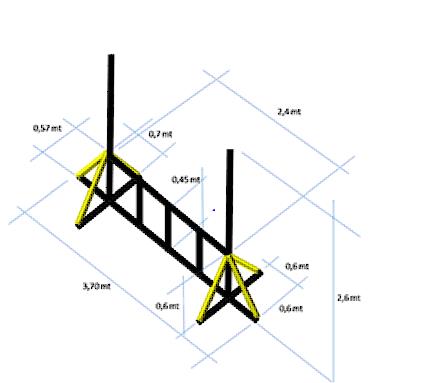

Dimensiones

Dimensiones.

Construcción del modelo

Materiales

En la tabla siguiente se presentan la propiedades de los materiales incluidos en el modelo.

Propiedades de los materiales

Componente

Material

Propiedad

Unidad

Valor

Tubería

CS

Módulo Elasticidad

\(Mpa\)

205.000

Tubería

CS

Módulo Poisson

0.3

Tubería

CS

Densidad

\(\frac{kg}{m^3}\)

7860

Malla

La malla de elementos finitos construida para el modelo se realizó en elementos tipo viga según se muestra en las figuras siguientes.

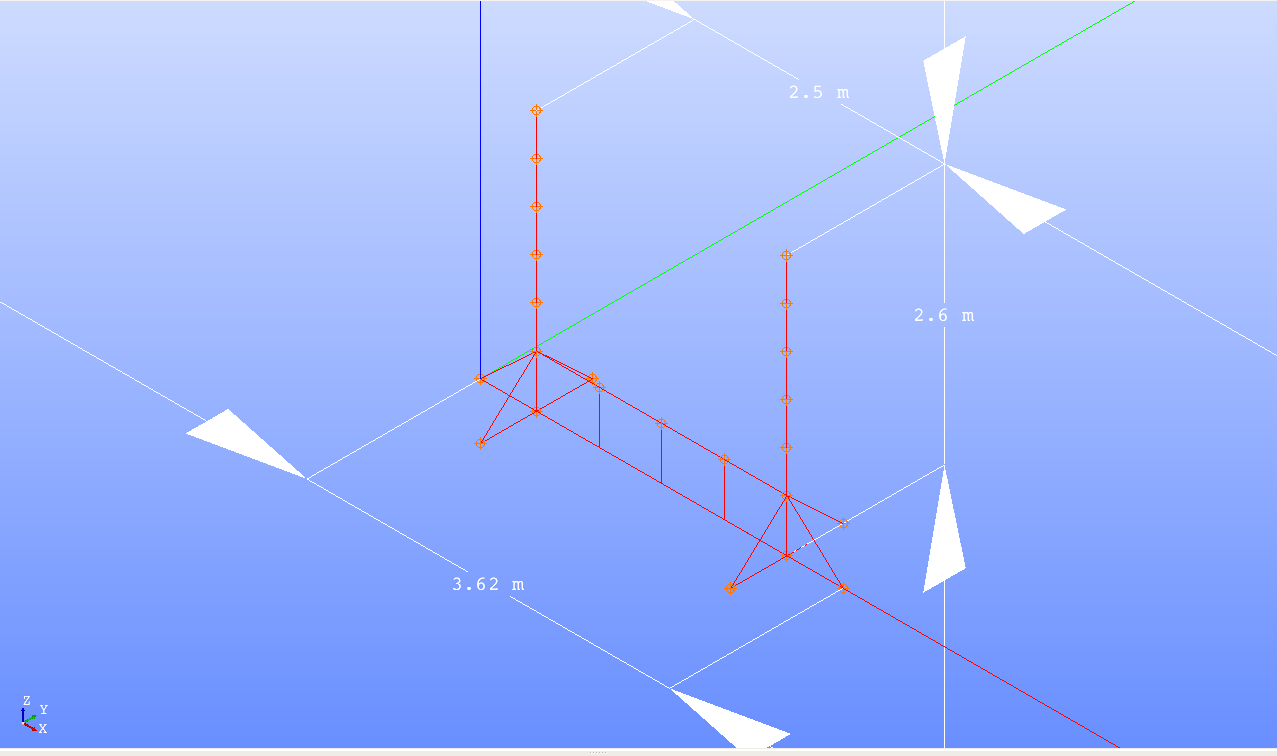

Modelo de la estructura.

Modelo de la estructura.

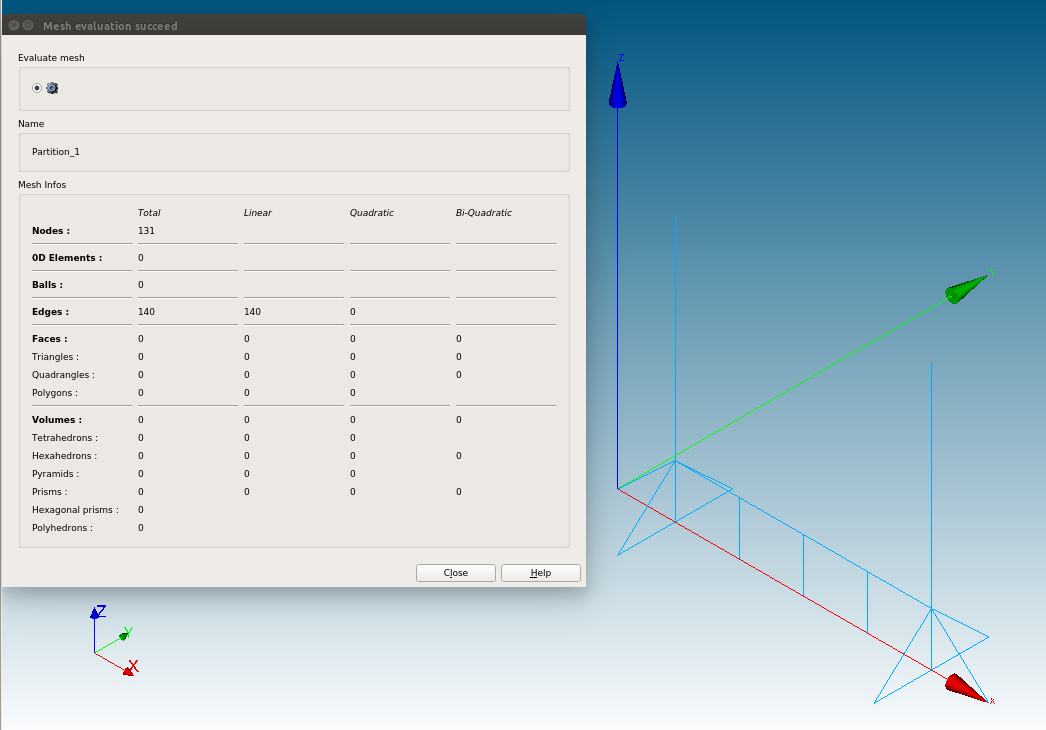

Elementos_Finitos.

Elementos_Finitos.

Aplicación de cargas

Las cargas aplicadas sobre los modelos de la estructura analizada corresponden a dos casos.

  • Caso de carga debida al peso de la tubería almacenada en el rack (W+g)

  • Caso de carga por a una fuerza horizontal equivalente de sismo (S).

En la siguiente tabla se índican los estados de carga analizados.

\[a_{i} = \frac{S_{a} h_{i}}{h_{eq}}\]
Casos de carga

Caso

Valor total

Lugar aplicación

Observaciones

Peso W1+mg

\[37T+mg\]

Viga Horizontal superior

F sismo 1

\[ \begin{align}\begin{aligned}\frac{0.2 (37T+mg)}{R_{0}=2}\\NSR 10\end{aligned}\end{align} \]

Columna lateral carga horizontal en dirección X (a lo largo de las vigas del rack

Se usó factor Aa=0.2 el mayor entre Barrancabermeja y Arauca

F sismo 2

\[\frac{0.2 (37T+mg)}{R_{0}=2}\]

NSR 10

Viga superior carga horizontal asociada al centro de masa de la carga sobre el

Se usó para verificar la deriva en caso de sismo, si no ocurre que la tubería se recargue en la columa del rack

La carga total se divide entre el número de racks para definir la carga sobre cada uno.

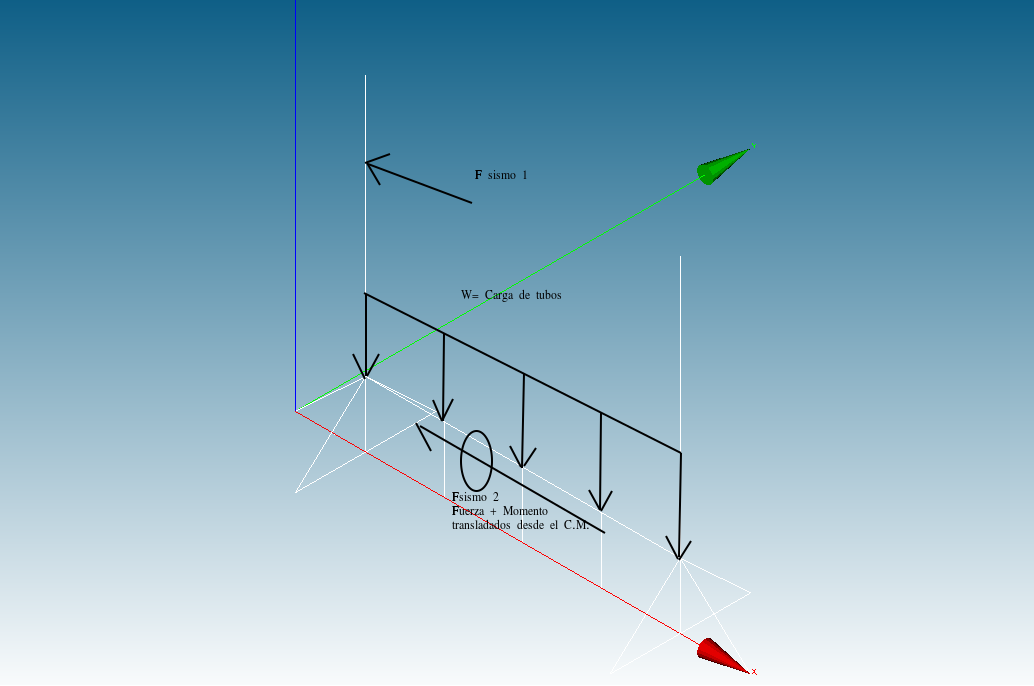

Casos de carga Caso 1 - Carga estática Caso2 -Sismo aplicado en columnas Caso 3 - Sismo distribuido.

Casos de carga Caso 1 - Carga estática Caso2 -Sismo aplicado en columnas Caso 3 - Sismo distribuido.

Cálculo racks

Cargas

El rack está sometido a las cargas indicadas en el numeral anterior. De manera explicita en la tabla siguiente se presentan los Valores de estas cargas para cada uno de los modelos.

Cargas transferidas a los modelos

Rack. [\(in\)]

Cantidad de racks para almacenar 37Ton (tuberías)

Caso 1 Carga estática estática Peso +mg

Caso 2 Sismo aplicado aplicado Columna

Caso 2 Sismo aplicado aplicado centro masa

3

2

17.5 Ton

1.75 Ton

1.75 Ton +1.75 Ton m

3

8

4.37 Ton

0.44

0.44 Ton +0.44 Ton m

4

4

8.75

0.88

0.88 Ton +0.88 Ton m

6

2

17.5 Ton

1.75 Ton

1.75 Ton +1.75 Ton m

Resultados

En las siguientes tablas se resumen los resultados de los cálculos realizados y su aceptación respecto a los criterios de diseño.

Esfuerzo máximo caso 1 - Carga estática

Rack [\(in\)]

Cantidad de racks para almacenar almacenar (tuberías)

Caso 1 Carga estática estática Peso +mg

Aceptable

3

2

340 Mpa

340Mpa>96Mpa

NO

3

8

86 Mpa

SI

4

4

94 MPa

SI

6

2

74 Mpá

SI

Deriva porcentaje caso 2 - Carga de sismo sobre columna

Rack [\(in\)]

Cantidad de racks para almacenar 37Ton (tuberías)

Caso 2 Sismo aplicado Columna [%]

Caso 3 Sismo aplicado centro masa

Aceptable

3

2

3.48

0.05

NO 3.48 > 1

3

8

1.076

0.015

SI

4

4

0.92

0.013

SI

6

2

0.5

0.0096

SI

Criterios de diseño

La estructura de los racks está clasificada por la norma NSR 10, Apendice 1 cómo una de aquellas que se sale del alcance del reglamento. Sin embargo en ese mismo Apéndice se dan las correspondientes recomendaciones sísmicas para su diseño.

De este modo al salir del alcance de NSR-10 se debe tener en cuenta un criterio de diseño diferente y aplicar las recomendaciones de NSR-10.

Criterio de esfuerzo admisible

Por lo anterior se realiza una aproximación con la verificación de dos criterios diferentes. Por una parte se utiliza el criterio de esfuerzo admisible para realizar el análisis de la carga estática y posteriormente se verifica el diseño para una carga lateral de sismo (según NSR-10).

En lo pertinente al criterio de esfuerzos se utiliza el criterio de factor de seguridad siguiente:

En el libro de Norton [2] páginas 20 y 21 se presentan criterios para la escogencia de factores de seguridad que aquí se transcriben.

\[N_{ductile} = MAX(F1,F2,F3)\]

con:

Esfuerzo en Adhesivo

Information

Quality of information

F1

Material property data available from test

The actual material used was tested

1.3

Representative material test data are available

2

Fairly representative material test data are available

3

Poorly representative material test data are available

5+

Environmental conditions in which it will be used

F2

Are identical to material test conditions

1.3

Essentially room-ambient environment

2

Moderatelly challengin environment

3

Extremelly challengin environment

5+

Analitical models for loading and stress

F3

Models have been tested against experiments

1.3

Models accuratelly represent the system

2

Models approximatelly represent the system

3

Models are crude approximations

5+

La escogencia de los factores involucra criterios subjetivos derivados de la experiencia del diseñador y de la información recolectada. Aquí se escogieron los factores de acuerdo con los siguientes criterios.

Para el factor F1 se escoge el valor de 2.5 teniendo en cuenta que el cliente utilizará materiales existentes no necesariamente nuevos.

El factor F2 se escoge con valor de 2 (para un ambiente moderado) por que el cliente cuenta con estándares de pintura y recubrimiento.

Finalmente para el Factor F3 se escoge con valor de 1.3 para ambos casos por realizarse modelamiento con elementos finitos.

De este modo, se usa el máximo valor \(N_{ductile}\) = 2.5 con lo que el esfuerzo máximo objetivo será:

  • Esfuerzo máximo objetivo para el rack = 240Mpa/2.5= 96 \(Mpa\) (Por la incertidumbre en la resistencia del material se escoge la mas baja entre los materiales posibles).

NSR 10

Se incluye dentro del análisis el criterio de la carga de sismo horizontal equivalente, correspondiente a: (Ecuación A.8.2-2 - NSR-10)

\[F_{p} = \frac{a_{x} g M_{p}}{frac{r_{o}}}\]

Con

\[r_{o} = 2\]

(Ecuación A.8.2-1 - NSR-10)

\[a_{i} = \frac{S_{a} h_{i}}{h_{eq}}\]

El factor

\[a_{x} = A_{a}\]

de la tabla del apendice A-4 para la región correspondiente.

Una vez realizado el cálculo de la estructura se debe cumplir que la deriva (desplazamiento horizontal del punto mas alto del rack respecto al mas bajo sea menor del 1% (Tabla A-12-3 NSR-10). Es decir para niestro caso:

2.6m x 0.001 = 2.6 mm

Software

Para la elaboración de este proyecto se utilizó el software de elementos finitos Salome-Meca2020.0.1 de Code_Aster.

Hardware y tiempo de corrida

Se utilizó para la corrida de los modelos un equipo con procesador Corei7 de 8va generación, 32GB Ram, con tiempos de corrida promedio por modelo de 900s.

Límites del análisis

Se límita el análisis a las siguientes condiciones:

  • Análisis estático.

  • Anális de sismo con fuerza equivalente Horizontal.

  • Elementos finitos 1D tipo Viga.
