Gráficas de resultados

Se presentan las gráficas con los resultados de cada una de las corridas realizadas a los modelos de:

  • Esfuerzos en Slleves actuales SCH-STD

  • Esfuerzos en Adhesivos de Slleves actuales SCH-STD

  • Esfuerzos en Slleves actuales SCH-80

  • Esfuerzos en Adhesivos de Slleves actuales SCH-80

  • Esfuerzos en Slleves optimizados SCH-STD

  • Esfuerzos en Adhesivos de Slleves optimizados SCH-STD

  • Esfuerzos en Slleves optimizados SCH-80

  • Esfuerzos en Adhesivos de Slleves optimizados SCH-80

Esfuerzos en Slleves actuales

Tabla 23 Resultados de esfuerzos en slleves SCH-STD - Actuales

Slleve

Esfuerzo Von Mises en Slleve [MPa]

STD-3»
../../../_images/A-STD-3in-Slleve.png

STD-6»

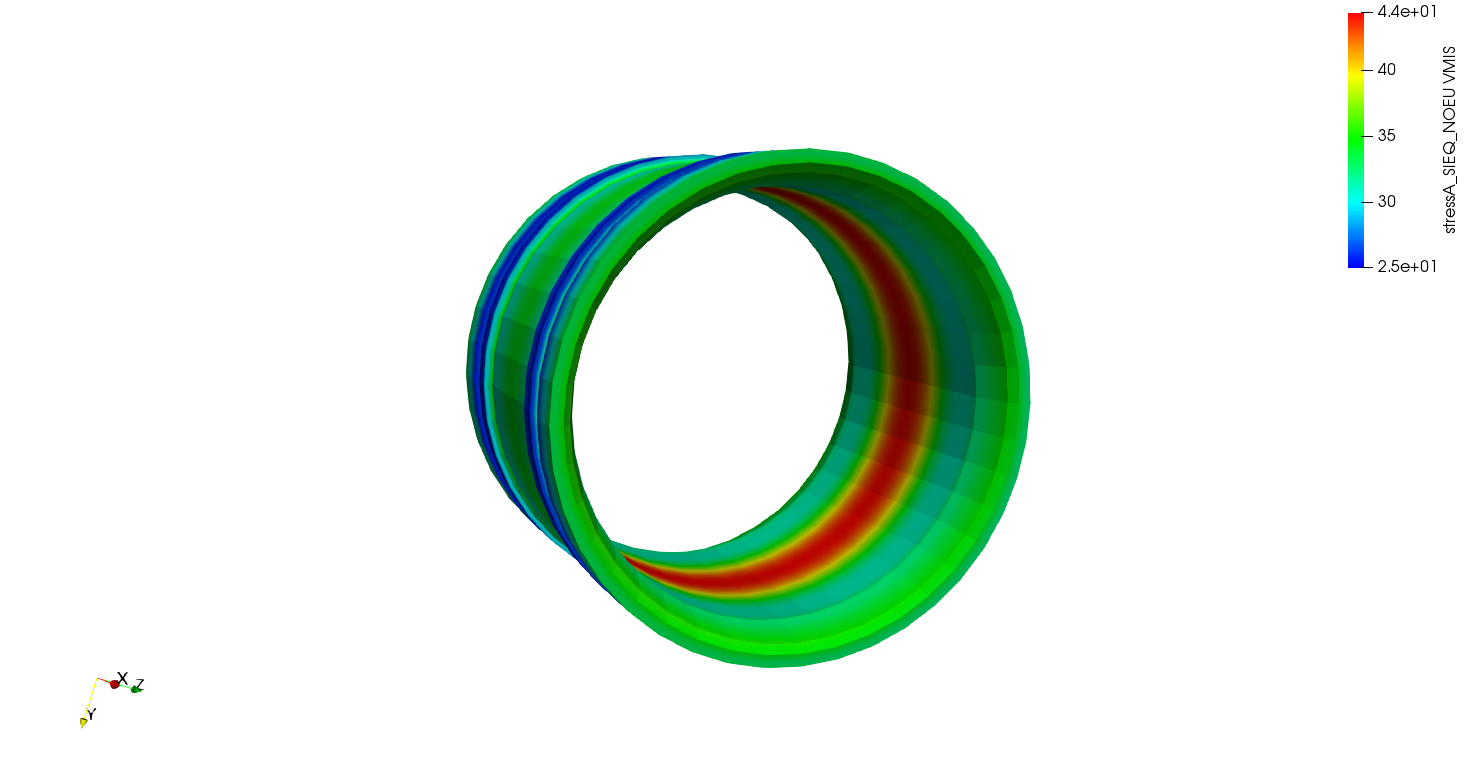

../../../_images/A-STD-6in-Slleve.png
Tabla 24 Resultados de esfuerzos en slleves SCH-STD - Actuales

Slleve

Esfuerzo Von Mises en Slleve [MPa]

STD-10»

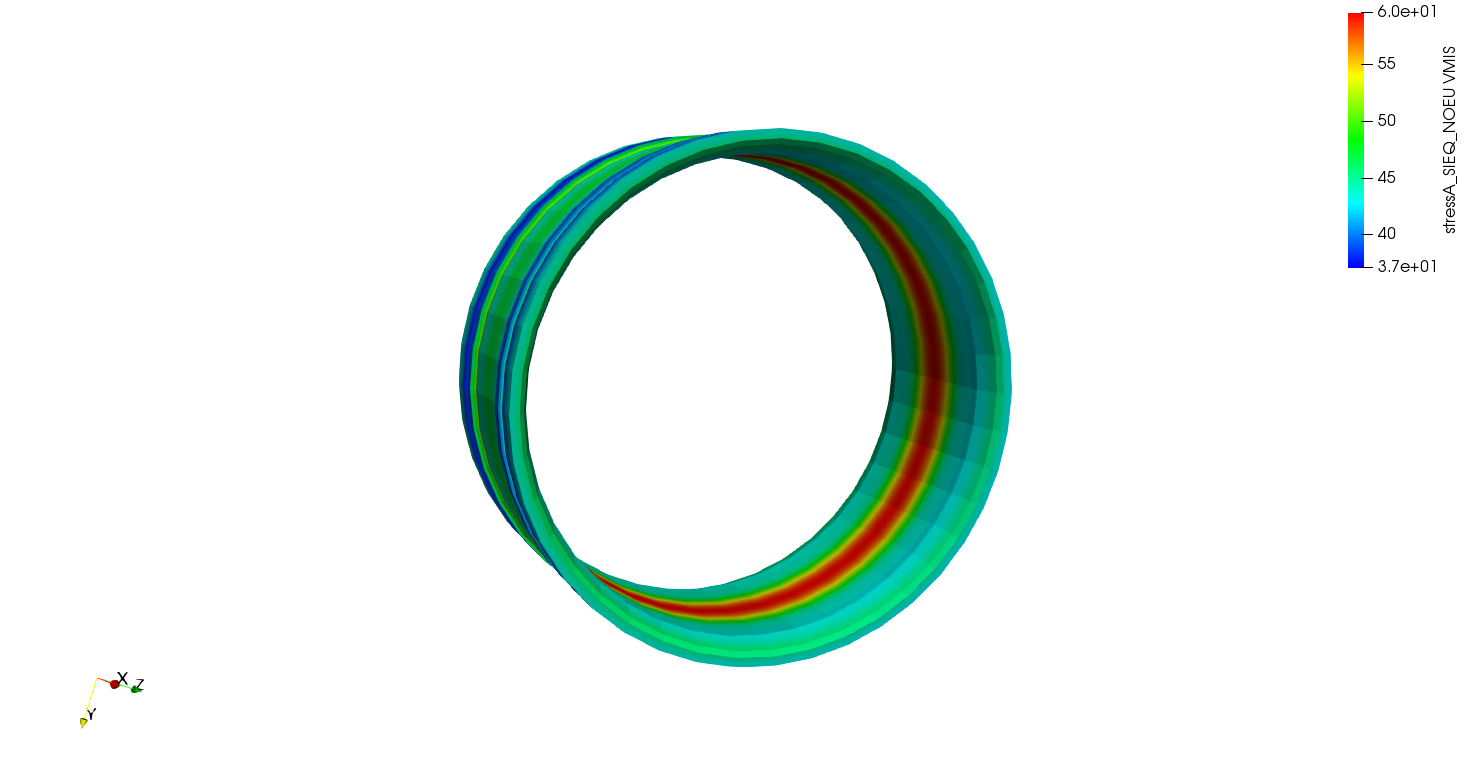

../../../_images/A-STD-10in-Slleve.png

STD-16»
../../../_images/A-STD-16in-Slleve.png
Tabla 25 Resultados de esfuerzos en slleves SCH-80 - Actuales

Slleve

Esfuerzo Von Mises en Slleve [MPa]

SCH80-3»
../../../_images/A-80-3in-Slleve.png

SCH80-8»

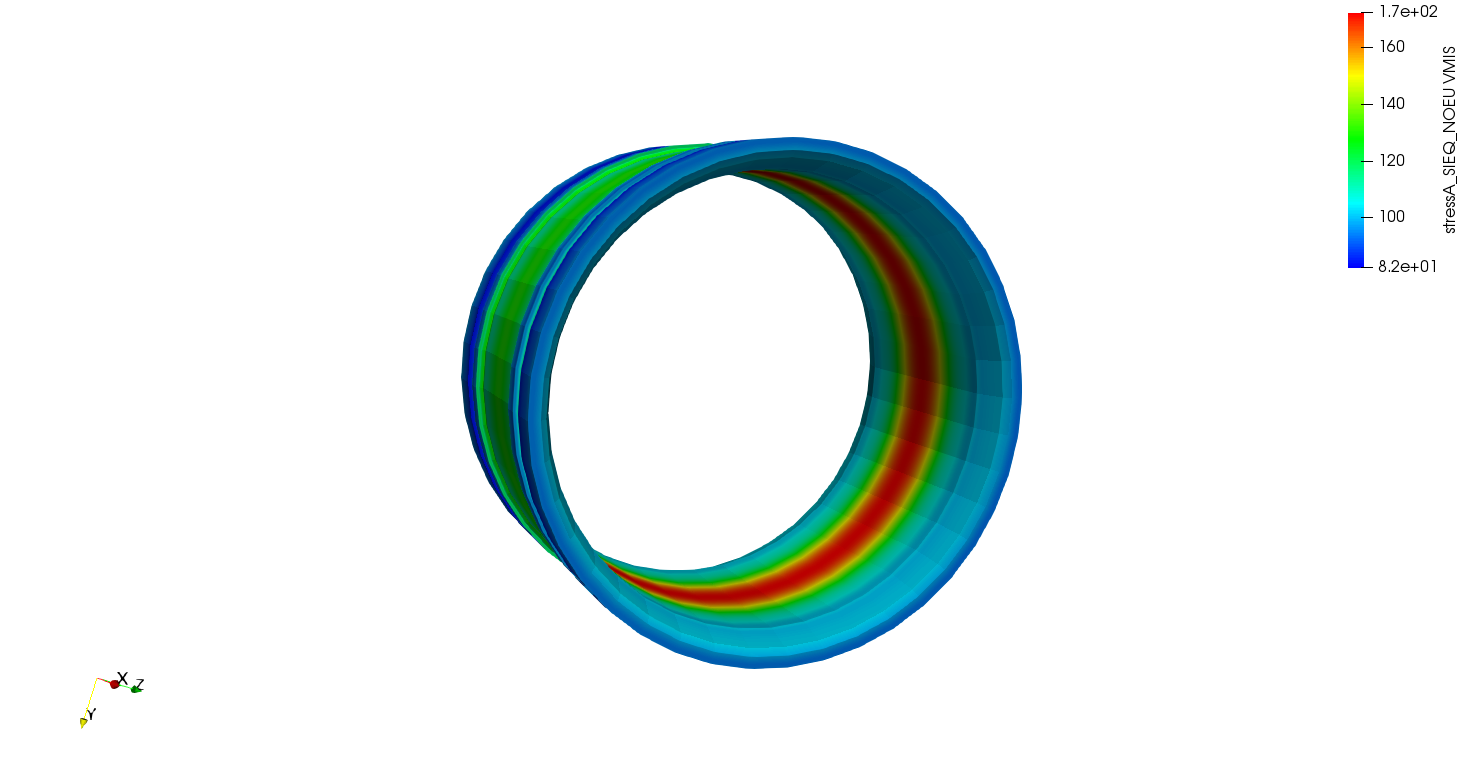

../../../_images/A-80-8in-Slleve.png
Tabla 26 Resultados de esfuerzos en slleves SCH-80 - Actuales

Slleve

Esfuerzo Von Mises en Slleve [MPa]

SCH80-12»

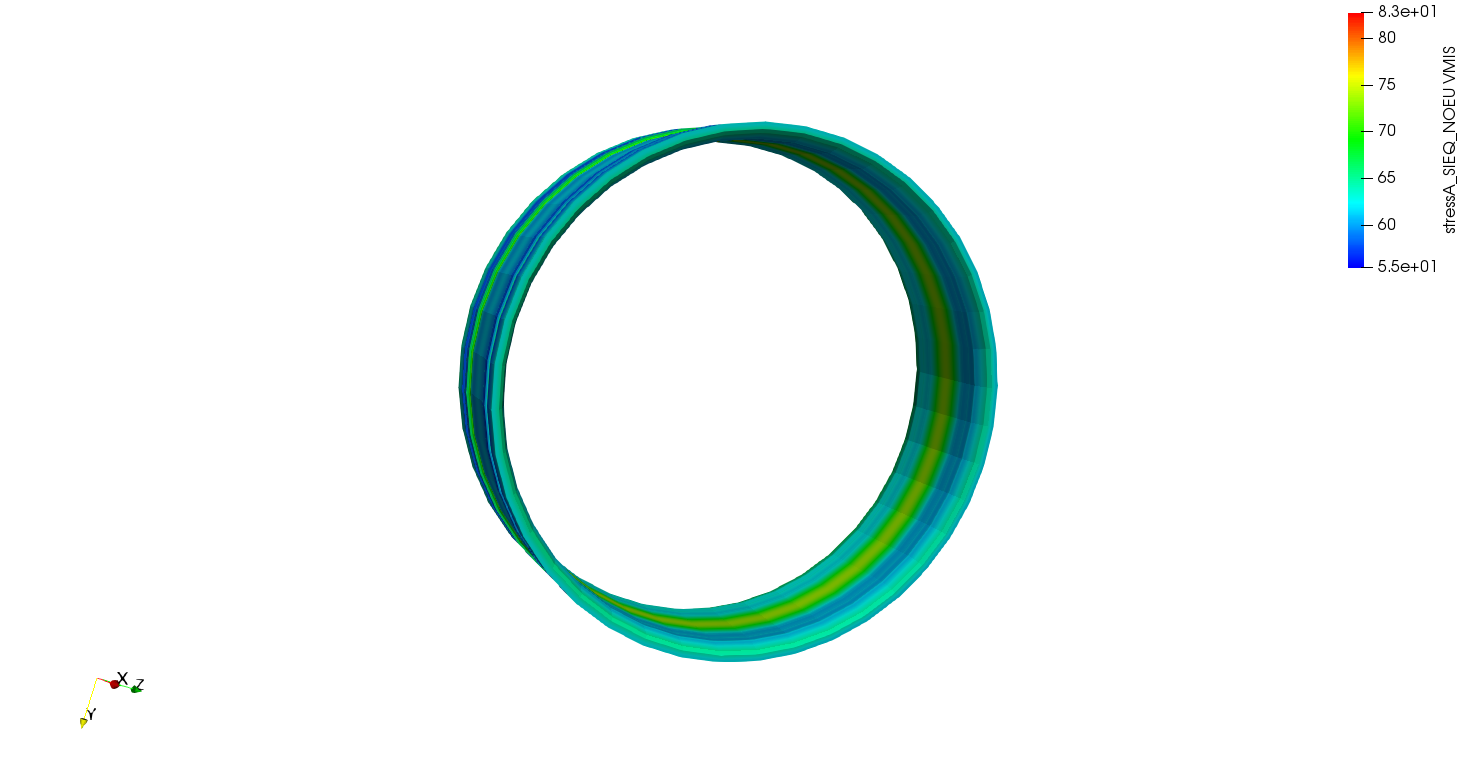

../../../_images/A-80-12in-Slleve.png

Esfuerzos en adhesivo de Slleves actuales

Tabla 27 Resultados de esfuerzos en adhesivo SCH-STD - Actuales

Slleve

Esfuerzo principal máximo en adhesivo [Mpa]

STD-3»

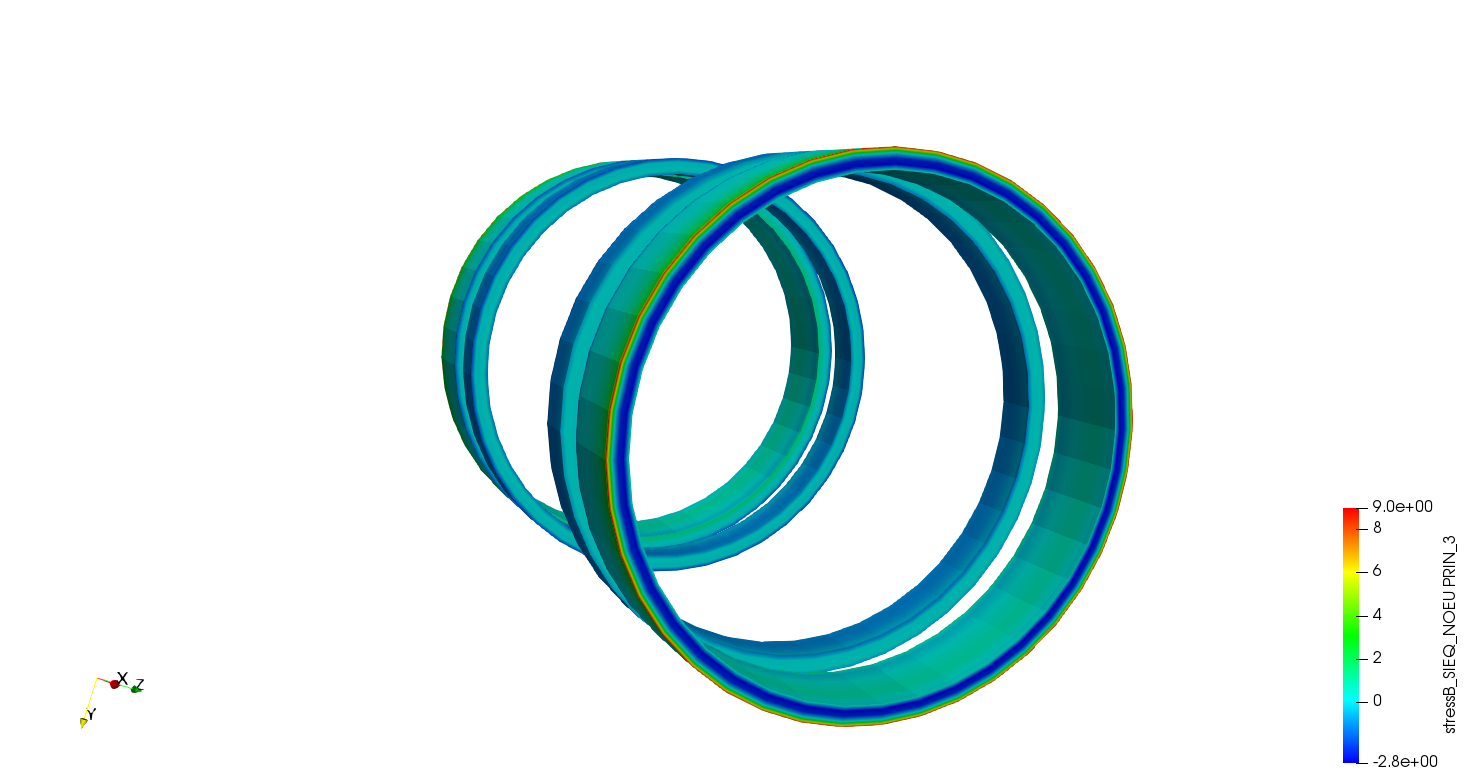

../../../_images/A-STD-3in-Epoxy.png

STD-6»

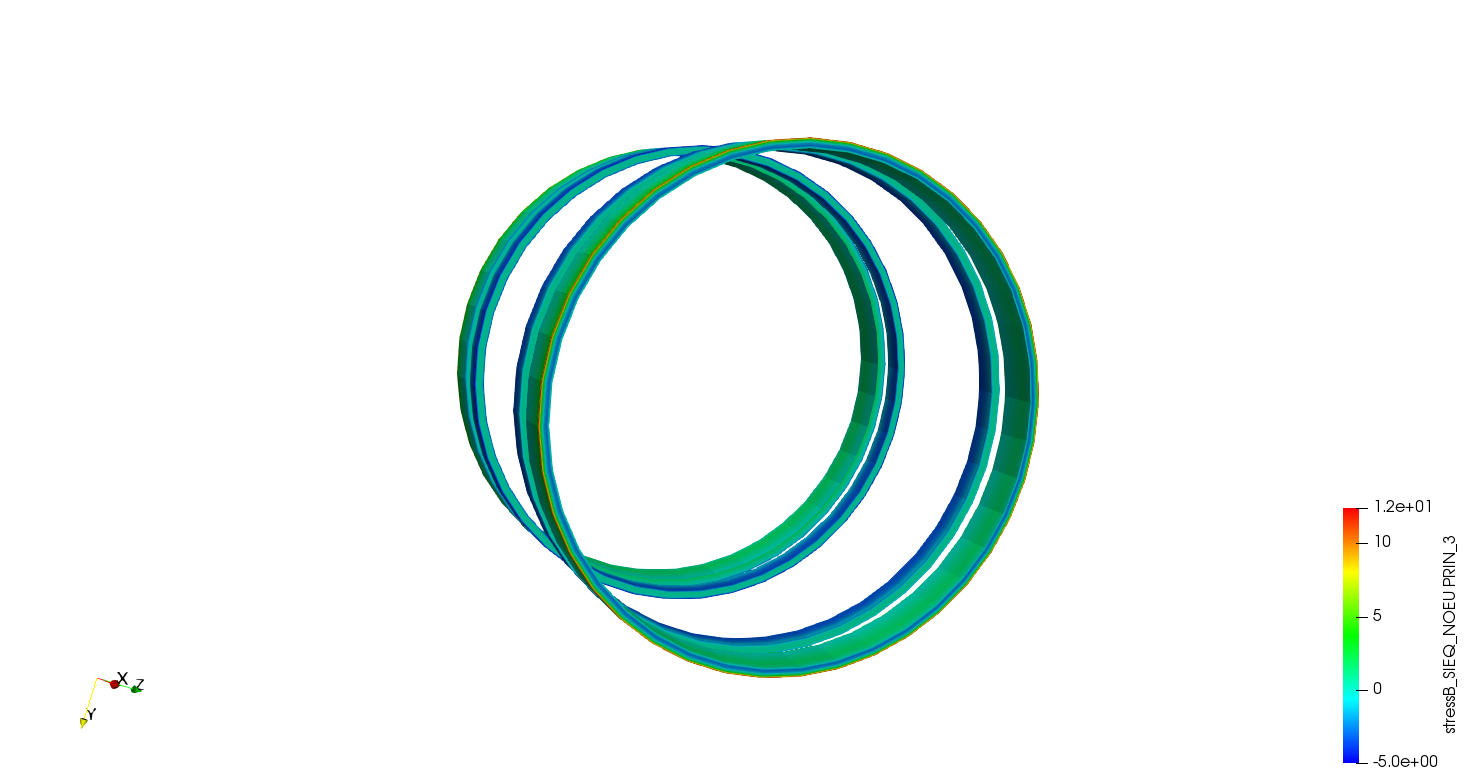

../../../_images/A-STD-6in-Epoxy.png
Tabla 28 Resultados de esfuerzos en adhesivo SCH-STD - Actuales

Slleve

Esfuerzo principal máximo en adhesivo [Mpa]

STD-10»

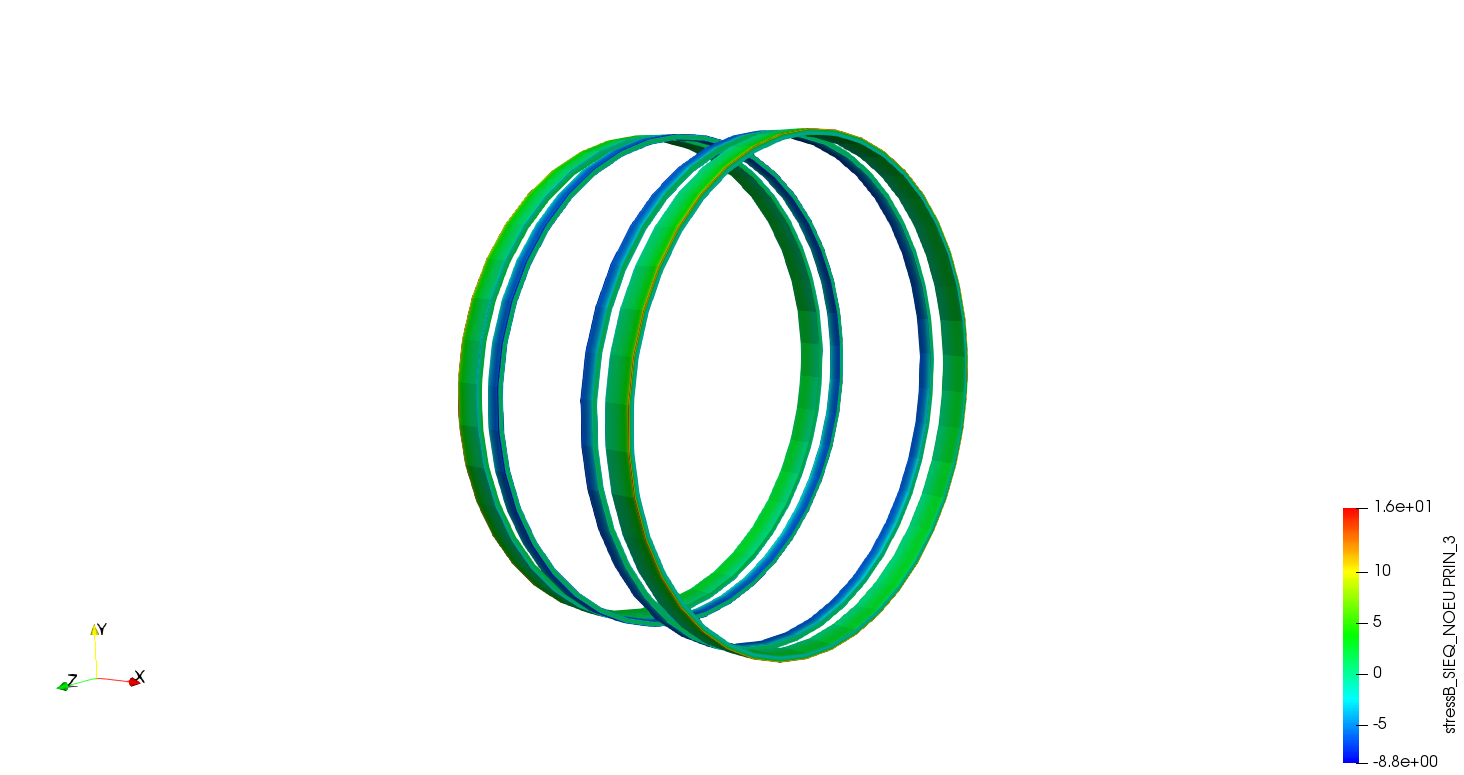

../../../_images/A-STD-10in-Epoxy.png

STD-16»
../../../_images/A-STD-16in-Epoxy.png
Tabla 29 Resultados de esfuerzos en adhesivo SCH-80 - Actuales

Slleve

Esfuerzo principal máximo en adhesivo [Mpa]

SCH80-3»

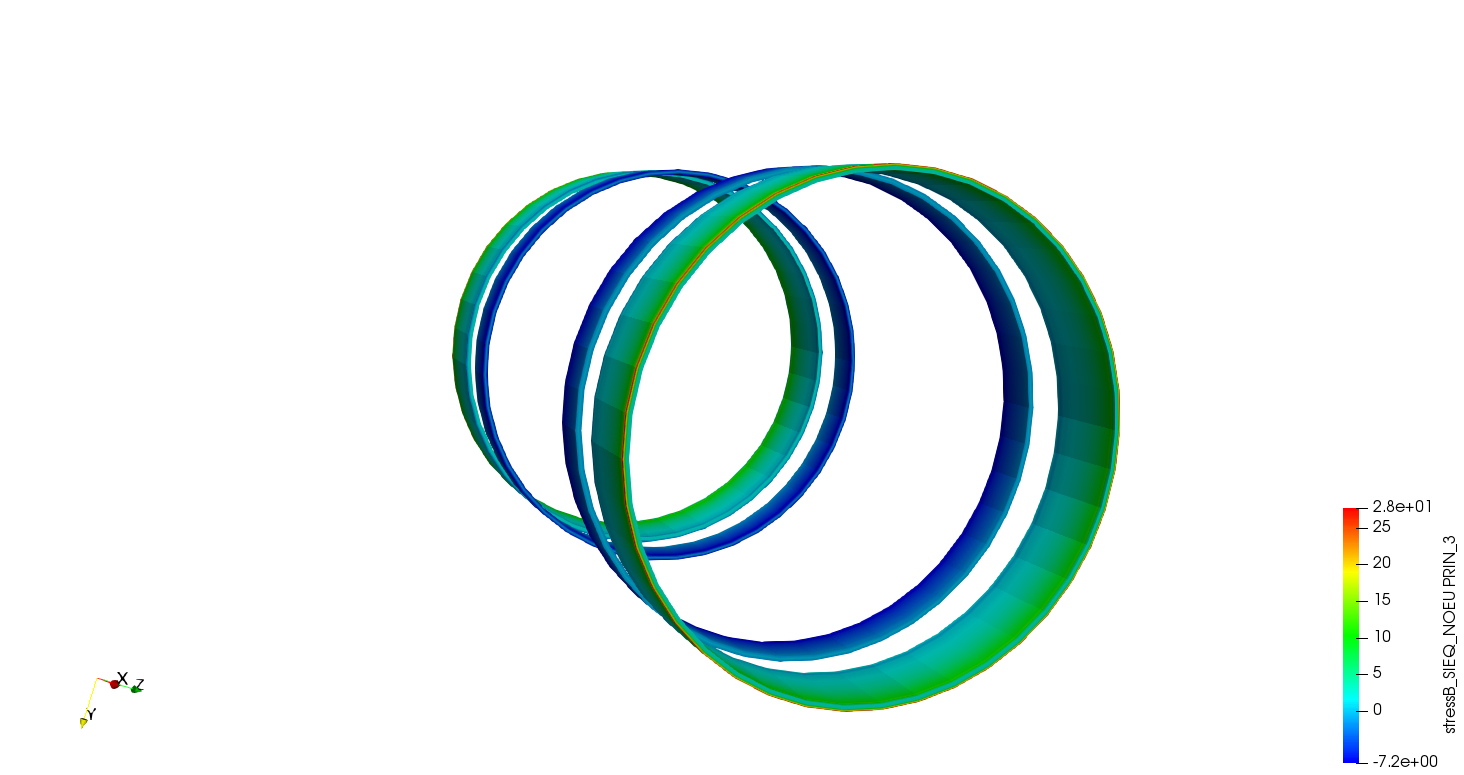

../../../_images/A-80-3in-Epoxy.png

SCH80-8»

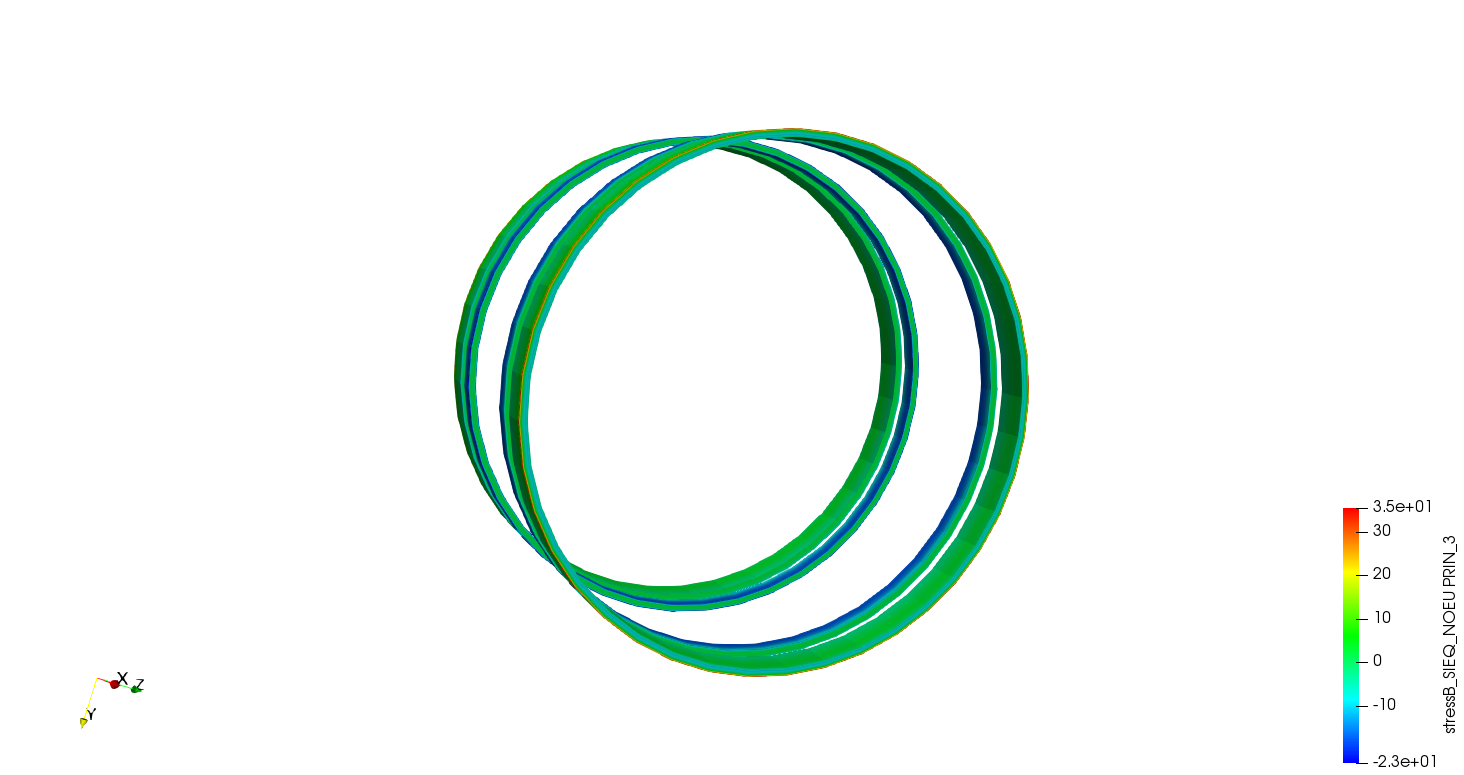

../../../_images/A-80-8in-Epoxy.png
Tabla 30 Resultados de esfuerzos en slleves SCH-80 - Actuales

Slleve

Esfuerzo Von Mises en Slleve [MPa]

SCH80-12»
../../../_images/A-80-12in-Epoxy.png

Esfuerzos en Slleves optimizados

Tabla 31 Resultados de esfuerzos en slleves SCH-STD - Optimizados

Slleve

Esfuerzo Von Mises en Slleve [MPa]

STD-3»

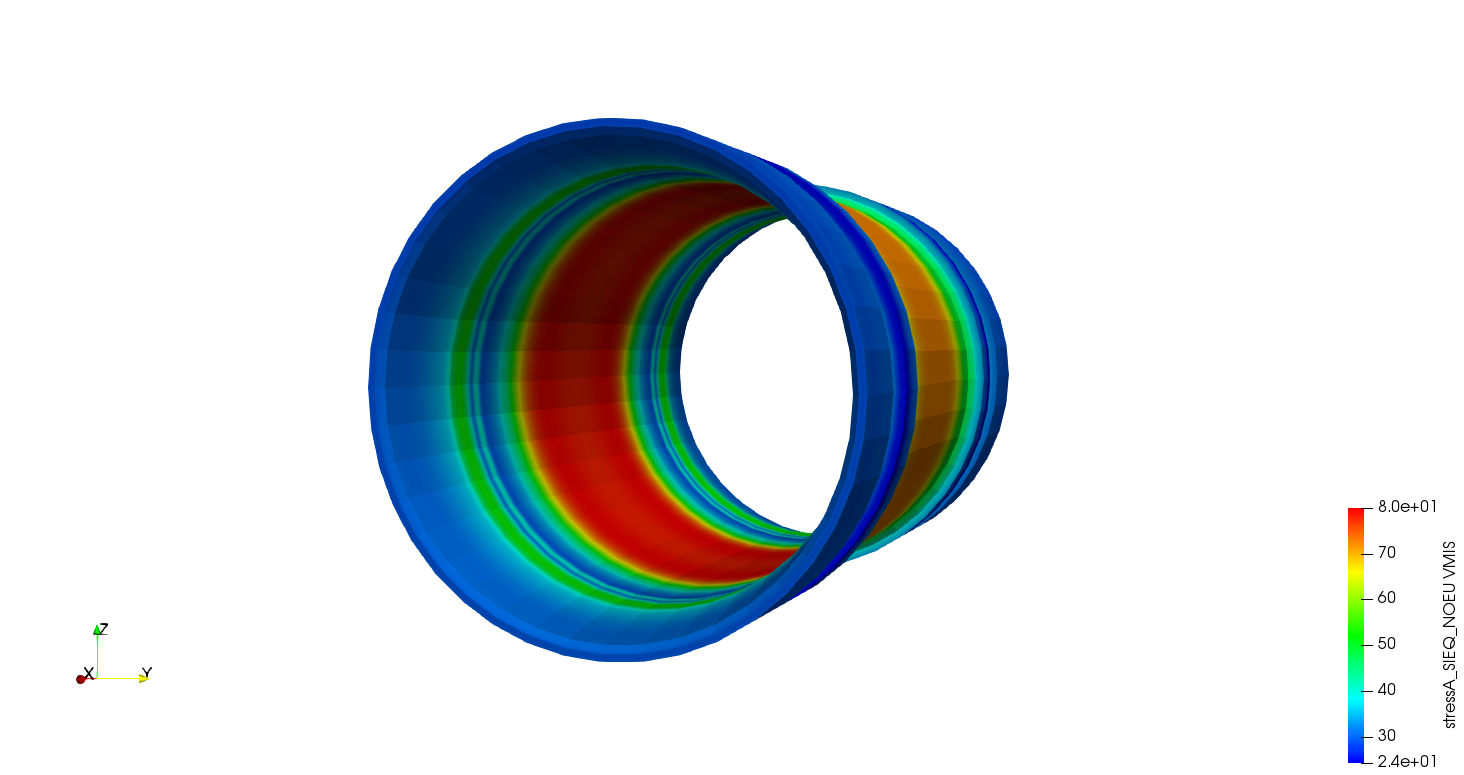

../../../_images/B-STD-3in-Sleeve.png

STD-6»

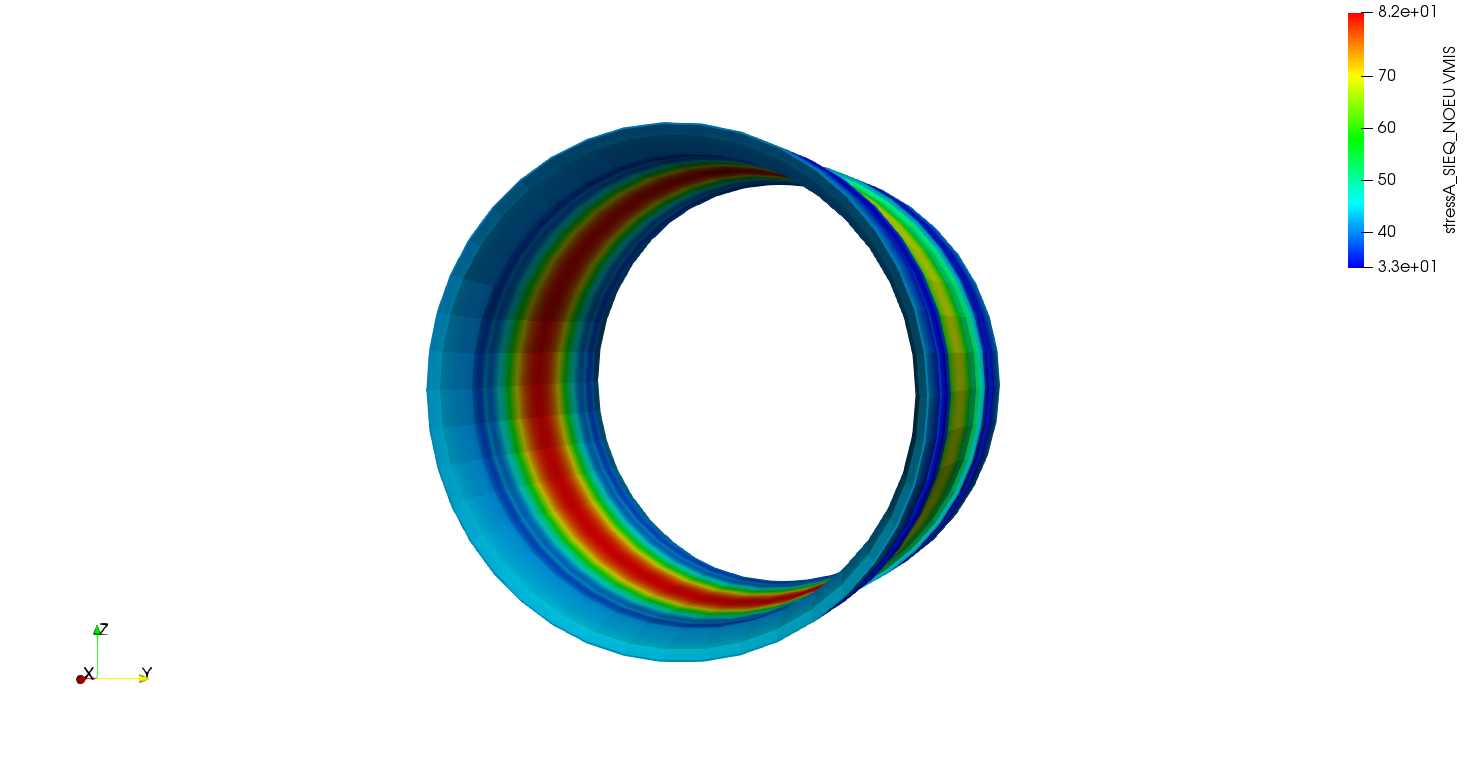

../../../_images/B-STD-6in-Sleeve.png
Tabla 32 Resultados de esfuerzos en slleves SCH-STD - Optimizados

Slleve

Esfuerzo Von Mises en Slleve [MPa]

STD-10»

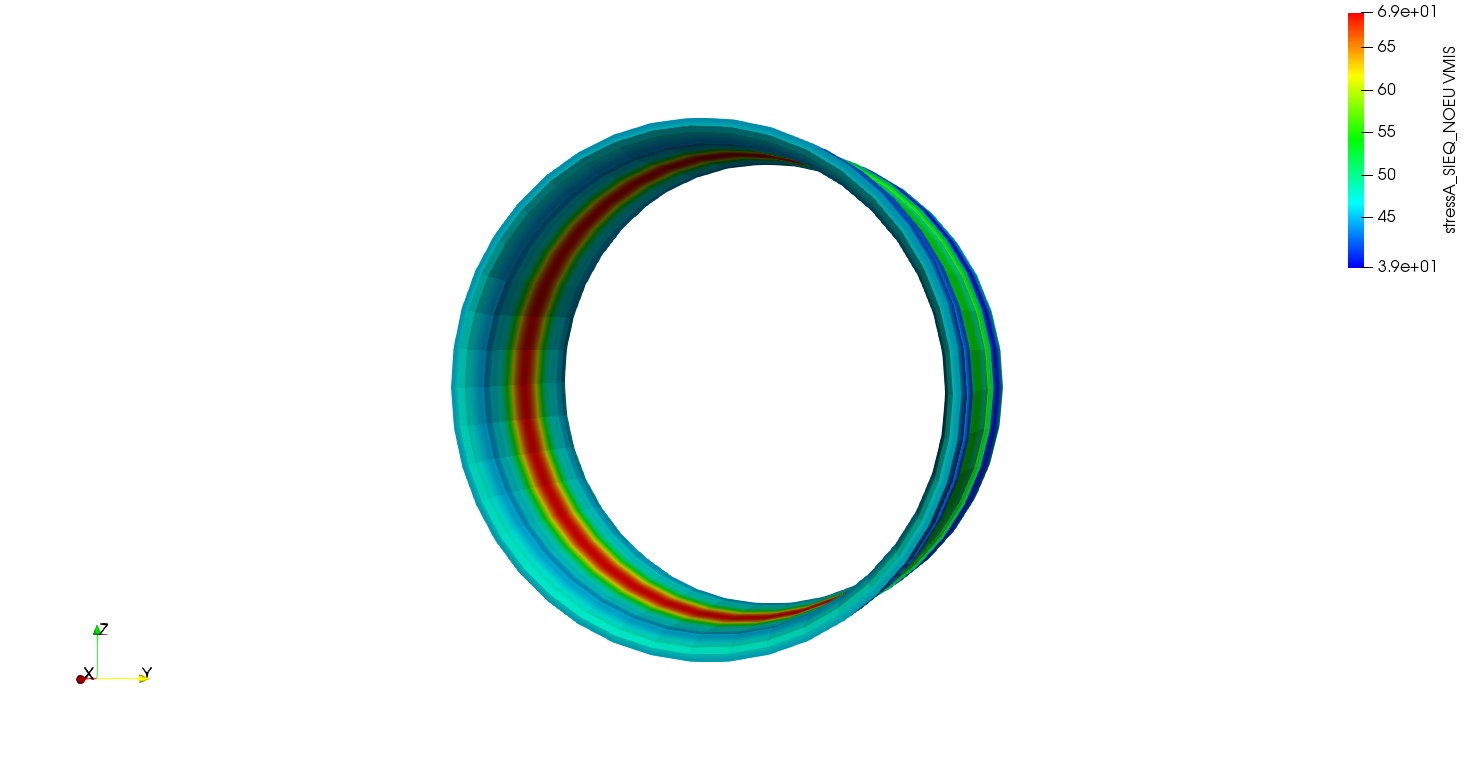

../../../_images/B-STD-10in-Sleeve.png

STD-16»

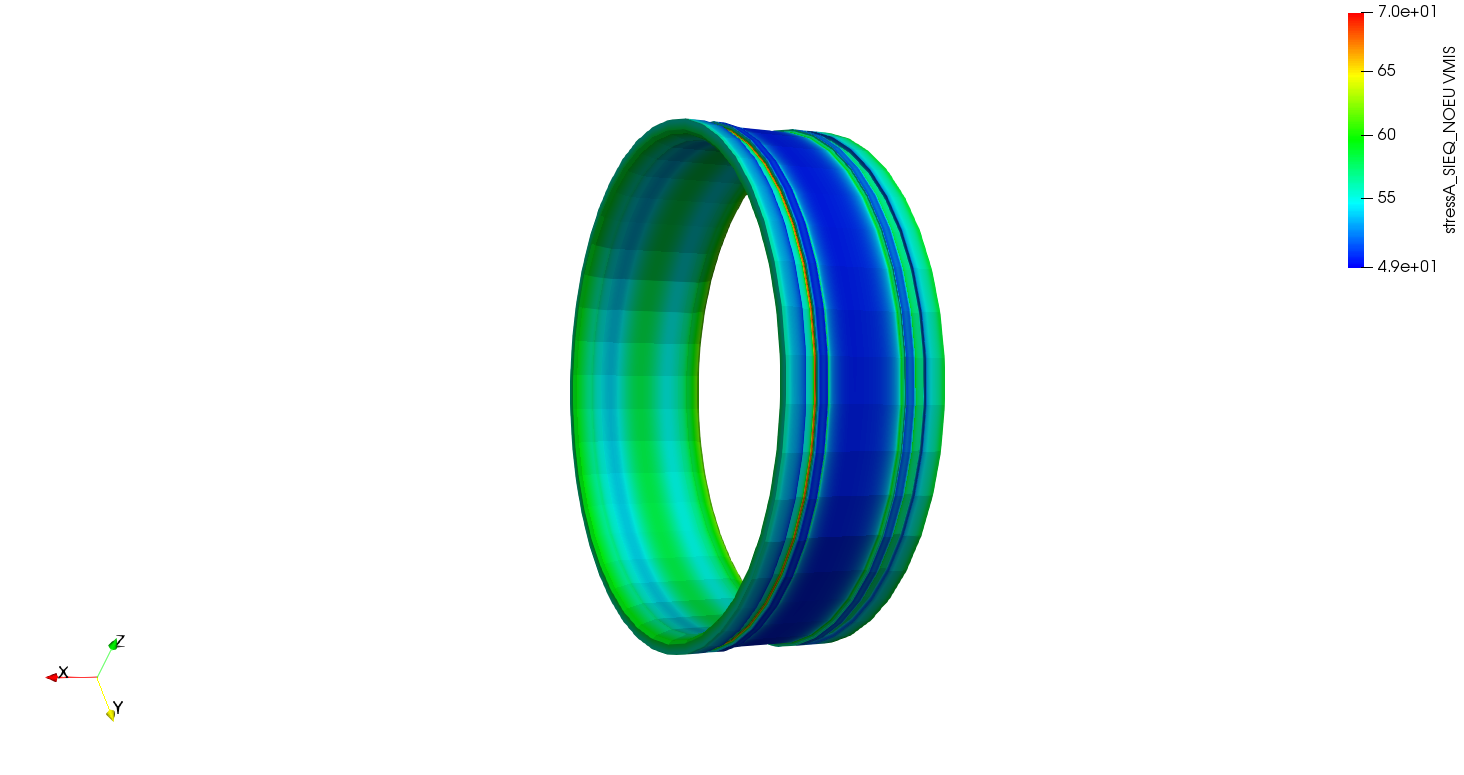

../../../_images/B-STD-16in-Sleeve.png
Tabla 33 Resultados de esfuerzos en slleves SCH-80 - Optimizados

Slleve

Esfuerzo Von Mises en Slleve [MPa]

SCH80-3»

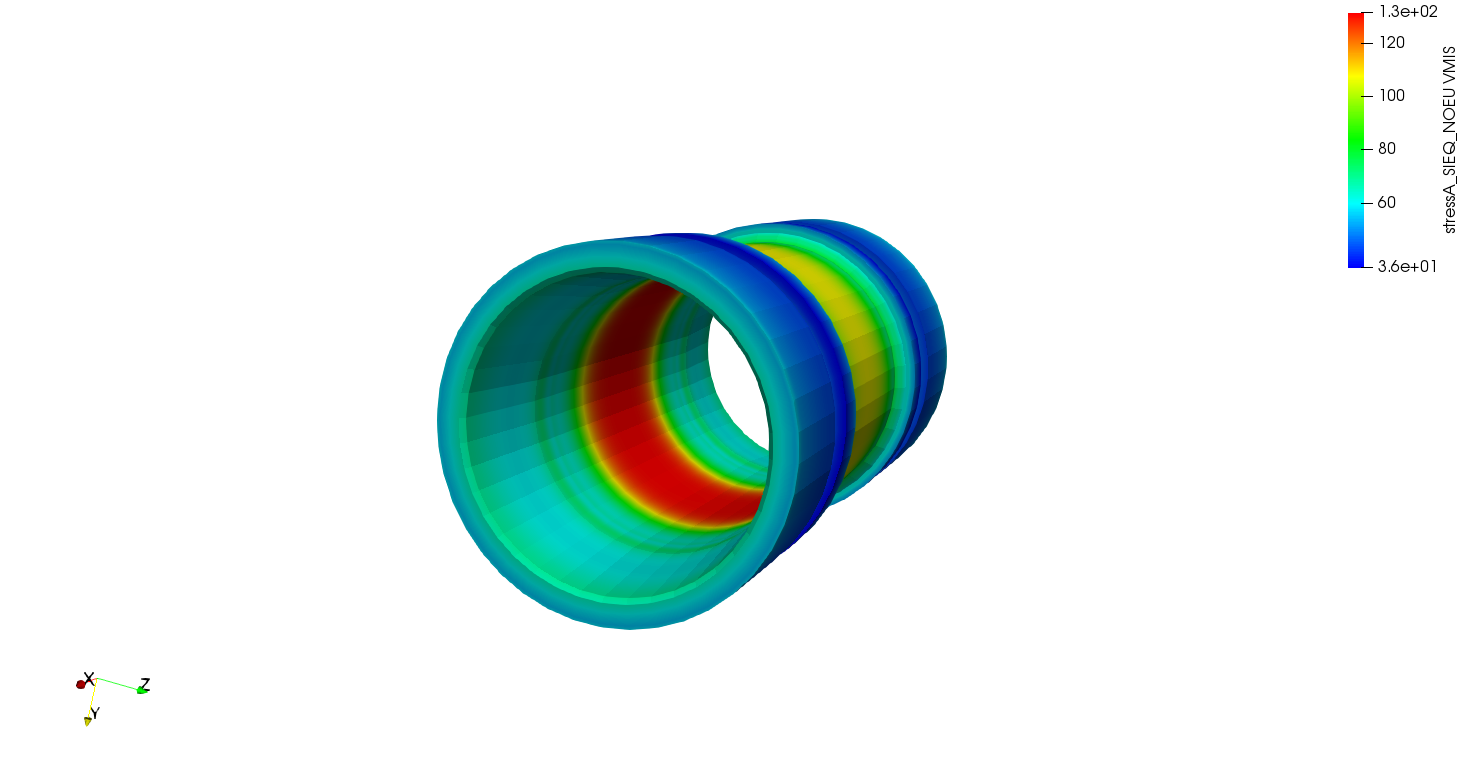

../../../_images/B-80-3in-Sleeve.png

SCH80-8»

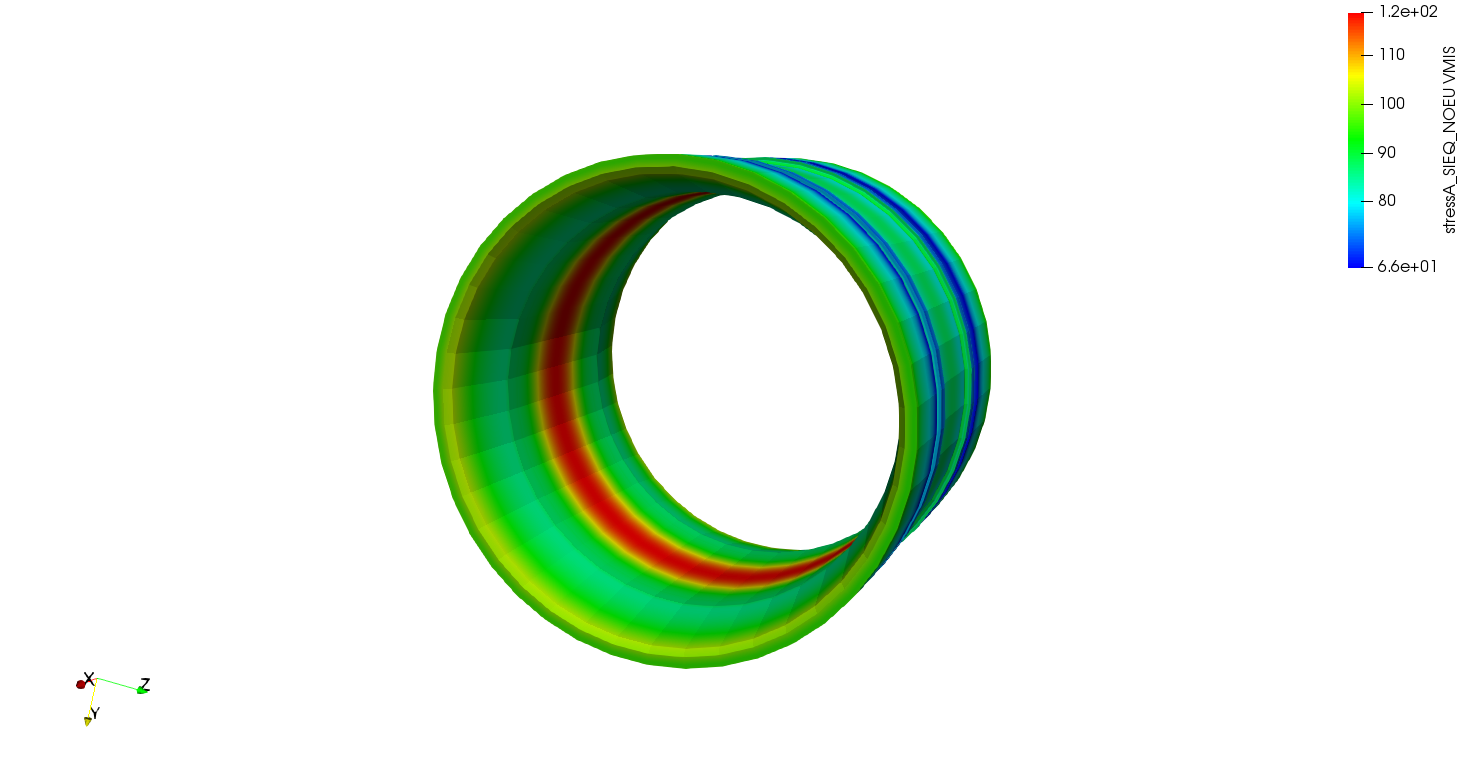

../../../_images/B-80-8in-Sleeve.png
Tabla 34 Resultados de esfuerzos en slleves SCH-80 - Optimizados

Slleve

Esfuerzo Von Mises en Slleve [MPa]

SCH80-12»

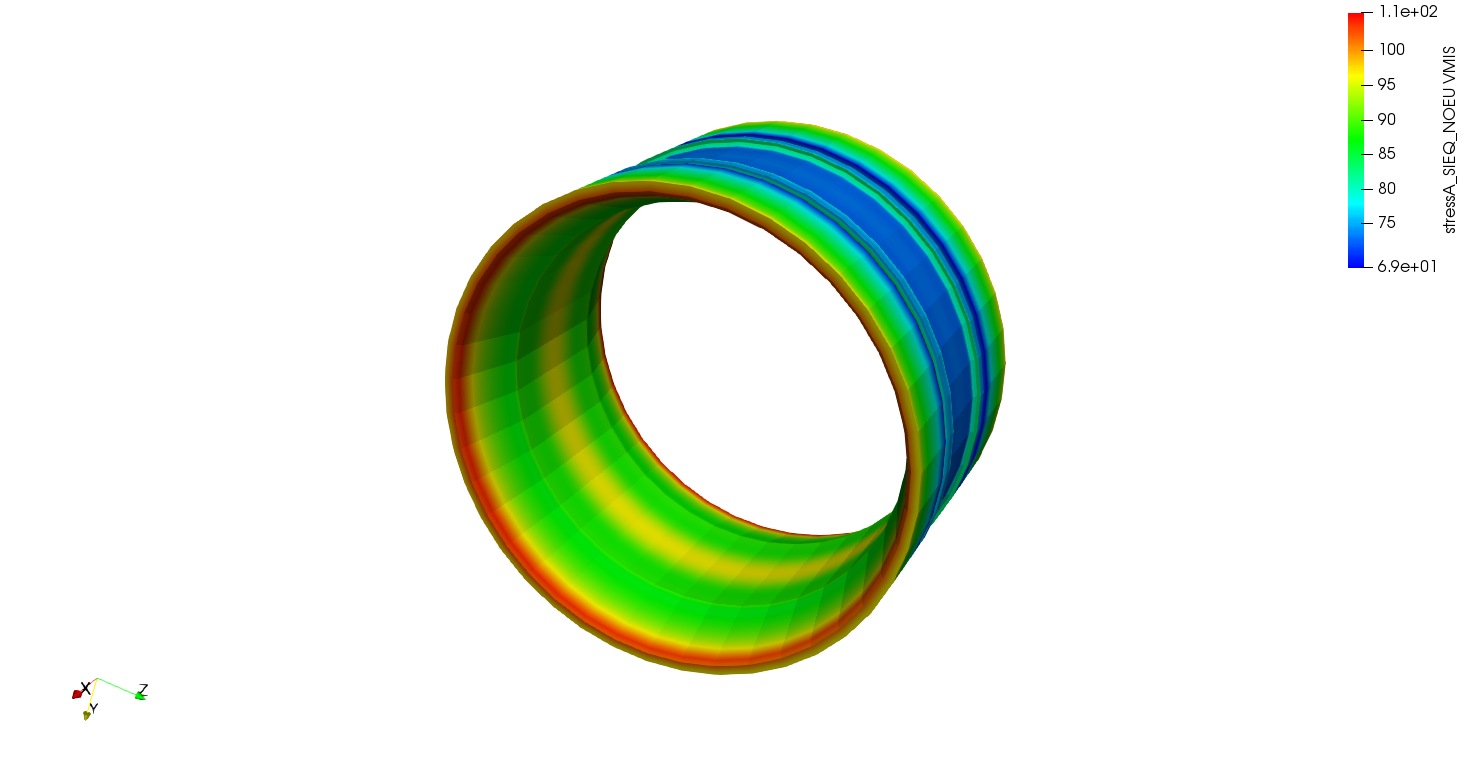

../../../_images/B-80-12in-Sleeve.png

Esfuerzos en adhesivo de Slleves optimizados

Tabla 35 Resultados de esfuerzos en adhesivo SCH-STD - Optimizados

Slleve

Esfuerzo principal máximo en adhesivo [Mpa]

STD-3»

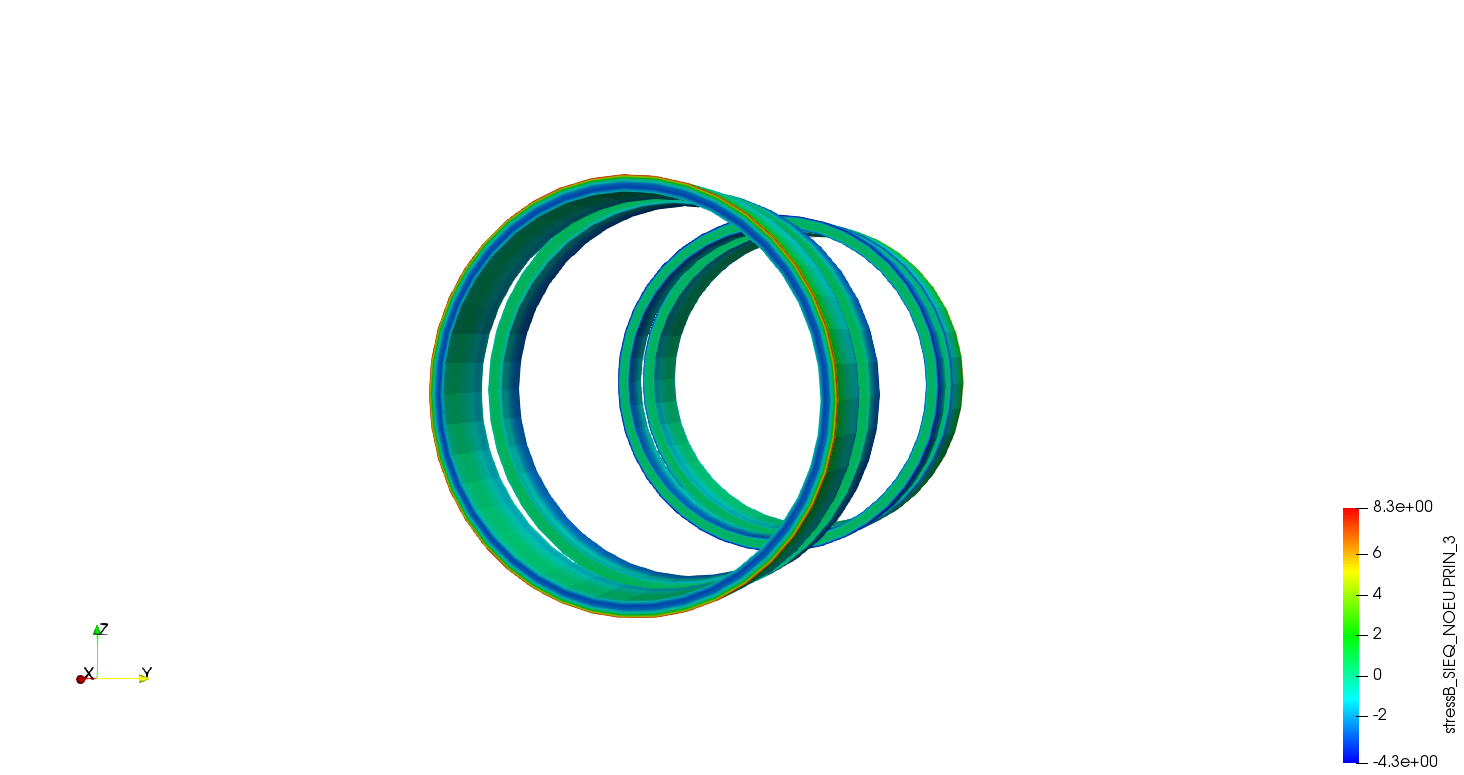

../../../_images/B-STD-3in-Epoxy.png

STD-6»

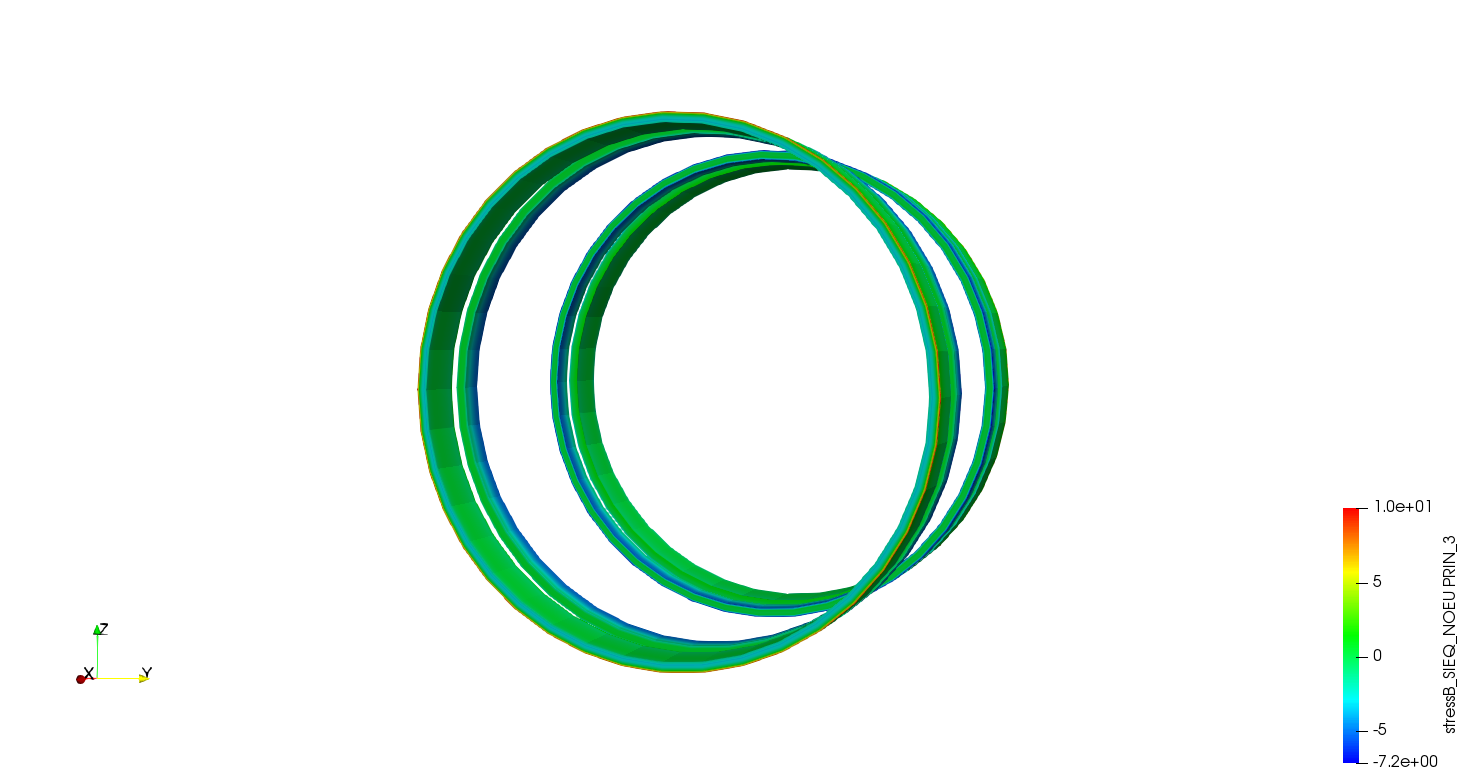

../../../_images/B-STD-6in-Epoxy.png
Tabla 36 Resultados de esfuerzos en adhesivo SCH-STD - Optimizados

Slleve

Esfuerzo principal máximo en adhesivo [Mpa]

STD-10»
../../../_images/B-STD-10in-Epoxy.png

STD-16»

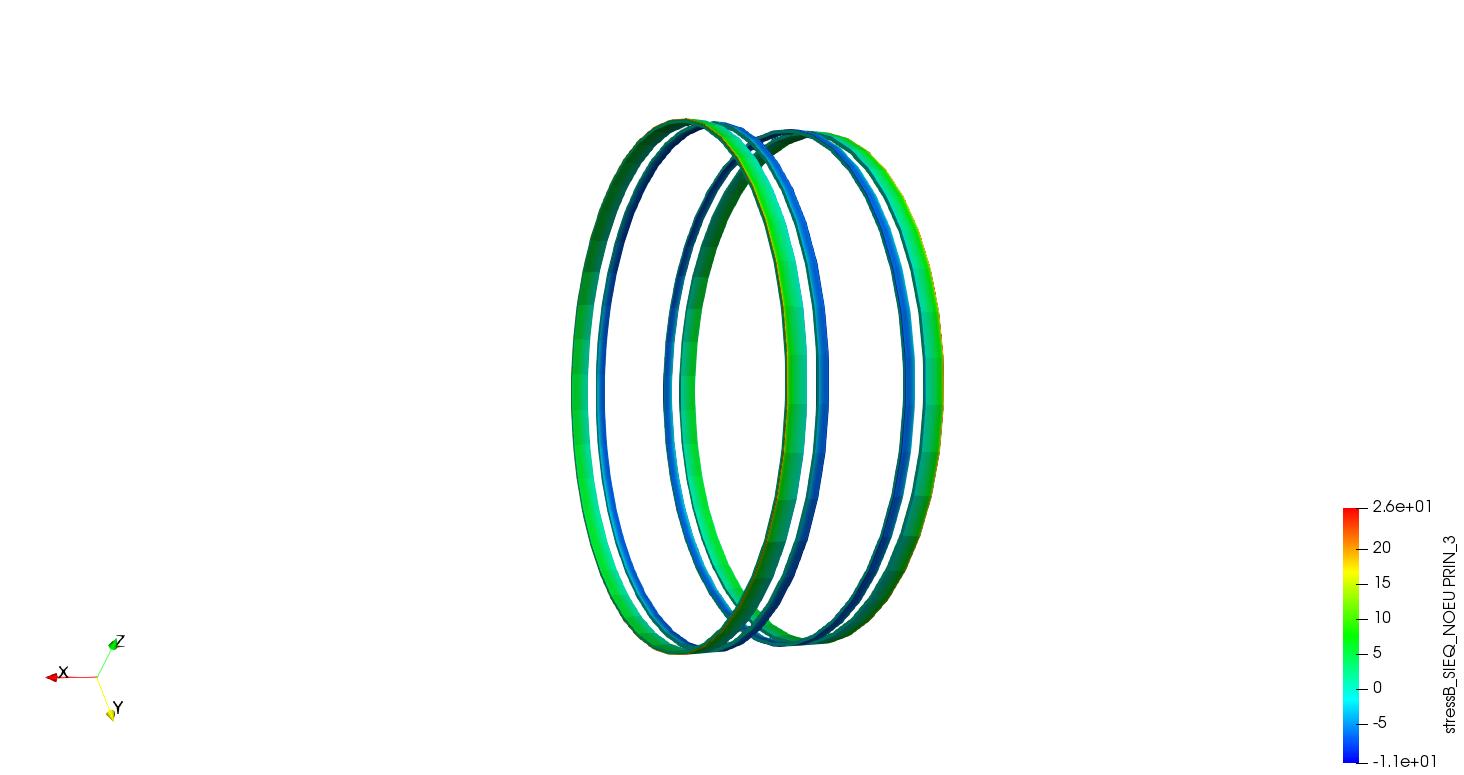

../../../_images/B-STD-16in-Epoxy.png
Tabla 37 Resultados de esfuerzos en adhesivo SCH-80 - Optimizados

Slleve

Esfuerzo principal máximo en adhesivo [Mpa]

SCH80-3»
../../../_images/B-80-3in-Epoxy.png

SCH80-8»

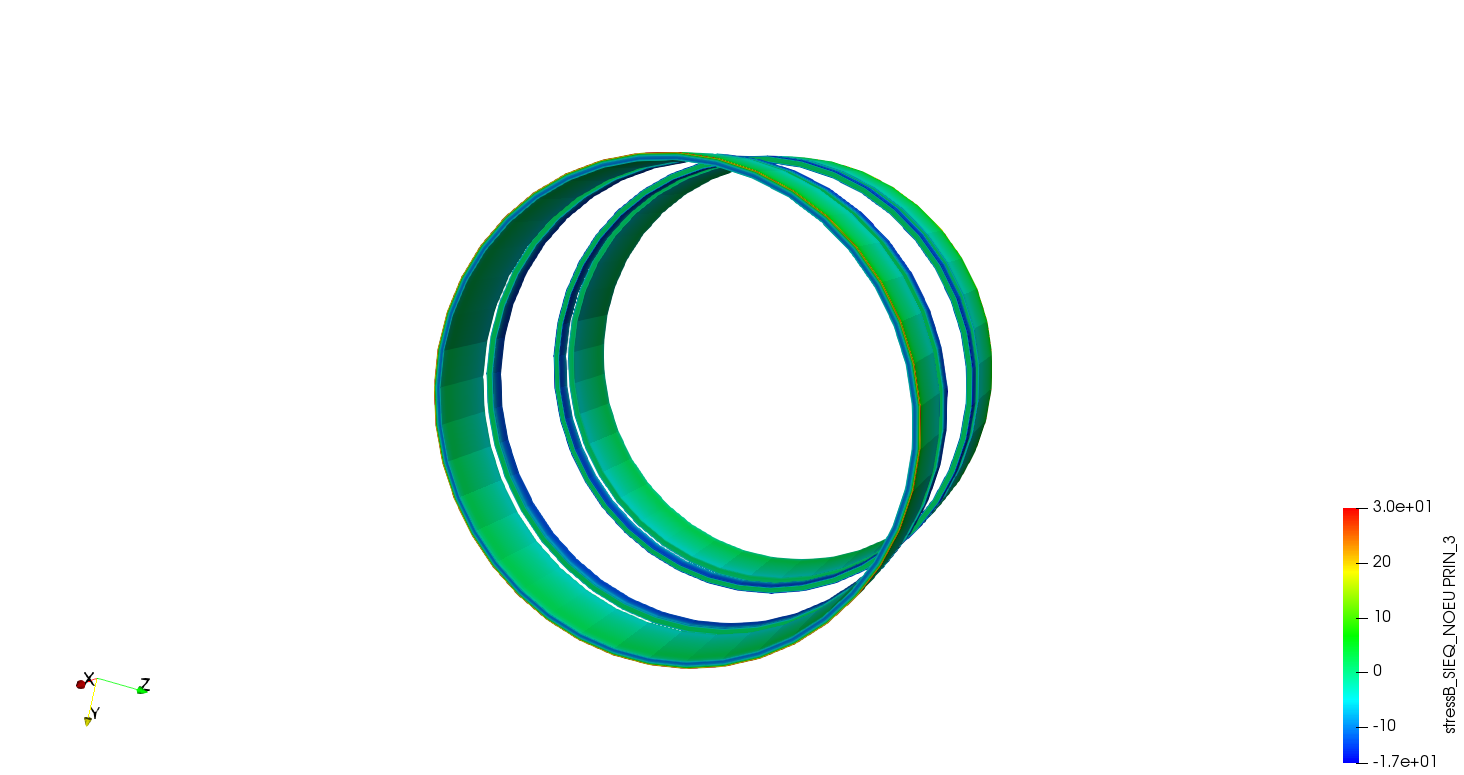

../../../_images/B-80-8in-Epoxy.png
Tabla 38 Resultados de esfuerzos en slleves SCH-80 - Optimizados

Slleve

Esfuerzo Von Mises en Slleve [MPa]

SCH80-12»

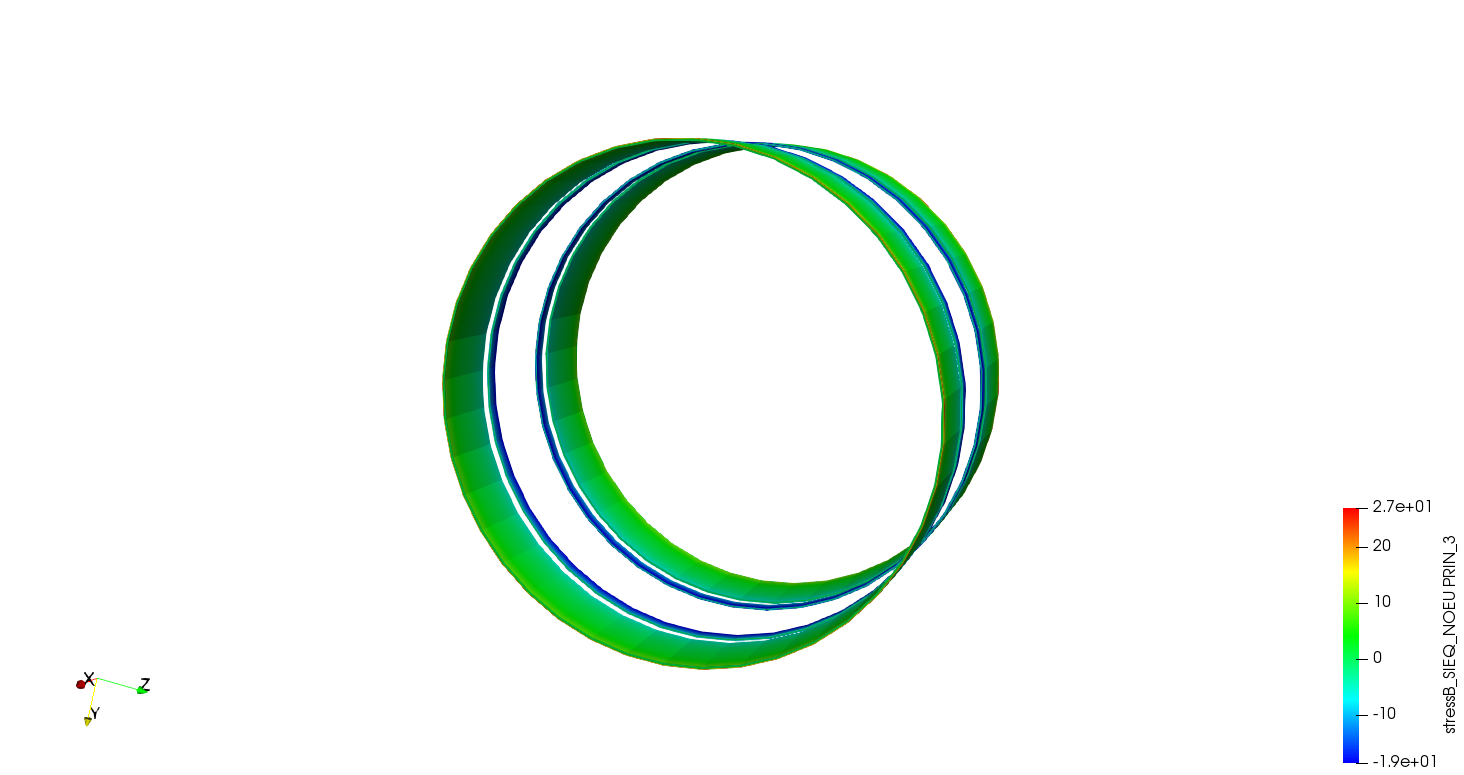

../../../_images/B-80-12in-Epoxy.png
